کابل استک سیسکو

کابل استک چیست ؟ راهنمای جامع خرید و قیمت کابل استک  و ماژول استک سیسکو :

هدف از استک کردن دیتا بر روی سوئیچ سیسکو ، افزایش ظرفیت دستگاه از نظر پورت می باشد . به عبارت بسیار ساده ، بعد از استک شدن ، سوئیچ ها یک گروه را تشکیل می دهند و عملا انگار یک دستگاه سوئیچ با تعداد زیادی  پورت هستند . بعد از این کار ، تنها کافیست ، یک سوئیچ را مدیریت کنیم ( با این کار انگار همه اعضای آن گروه را مدیریت کرده ایم ) . با راه اندازی این سرویس بر روی سوئیچ های سیسکو دیگر نیازی به استفاده از پورت های آپ لینک که با سرعت های حداکثر 1G و یا 10G با هم در ارتباط هستند ، نیست . لازم به ذکراست که بخش استک یک سوئیچ سیسکو را باید توسط ماژول استک و کابل استک راه اندازی کنید . لازم به ذکر است که ما دو نوع استک کردن در سویئچ های سیسکو داریم ، اولی استک دیتا ( که هدف ما در این بخش است ) و دومی استک پاور که می تواند در سوئیچ های لایه 3 مانند سیسکو 3850 ،  3750x  و سیسکو 9200 و سیسکو 9300 ، بخش پاور دستگاه را با دستگاه های دیگر ، بصورت زنجیر وار بهم وصل کرده و بصورت اشتراکی تحت شرایط خاصی استفاده کند . هدف از استک پاور ، ریداندانسی در لایه سخت افزار است در حالی که هدف از استک دیتا ، افزایش ظرفیت می باشد .

به عبارت دیگر، عملا سوئیچ ها با یک پهنای باند و سرعت بسیار بالاتری به هم متصل خواهند شد ( از 2 برابر گرفته تا 48 برابر ) . دقت فرمائید در صورتی می توانیم از ویژه گی استک کردن استفاده کنیم که فاصله سوئیچ ها از هم حداکثر 3 متر باشد وگرنه کابلی برای اتصال آنها بهم وجود ندارد .

برای تشکیل یک گروه سوئیچ استک ، حداقل باید 2 سوئیچ با یک کابل بهم وصل شوند ( اگر با دو کابل باشند به خاطر بحث ریداندانسی بهتر است  ) و همینطور برای اتصال 3 سوئیچ ، 3 کابل ، و الی اخر نیاز . در حقیقت این دستگاه ها مانند حلقه باید بهم وصل شوند ، هر دستگاه باید به دو دستگاه مجاورش وصل شود .

همچنین لازم بذکر است که دستگاه هایی می توانند عضو یک گروه استک شوند که دارای تکنولوژی یکسان استک دیتا بوده و نسخه IOS آنها یکی باشد و گرنه امکان استک شدن وجود ندارد .

راهنمای خرید کابل و ماژول استک ( کیت استک ) سیسکو :

کابل استک سوئیچ سیسکو 2960 :

یکی از دستگاه های بسیار پر مخاطب سیسکو ، سوئیچ های 2960 می باشند و بطبع استک کردن این سوئیچ ها نیز بسیار پر اهمیت است . این سری از سوئیچ های سیسکو از تکنولوژی FlexStack-Plus  برای استک شدن دیتا حمایت می کنند . در میان سوئیچ های سیسکو 2960 ، صرفا سه مدل S ، X و XR از این ویژه گی حمایت می کنند که با استفاده از این ویژه گی می توان از 4 تا 8 دستگاه سوئیچ 2960 را با سرعت 11 Gbps  تا 20 Gbps  بهم وصل نمود . برای استک کردن این سوئیچ ها ، نیاز به کابل استک 2960  و ماژول های استک مناسب این سری با پارت نامبر های زیر خواهید داشت :

• • C2960X-STACK
  • C2960XR-STACK
  • C2960S-STACK
  • CAB-STK-E-1M
  • CAB-STK-E-3M

کابل استک سوئیچ سیسکو 3750 :

از سوئیچ های پر مخاطب بعدی سیسکو ،می توان به سوئیچ های 3750 اشاره نمود .  این سری از سوئیچ های سیسکو از تکنولوژی StackWise  برای سری های 3750 و 3750G و از تکنولوژی StackWise-Plus  برای سری های 3750X استفاده می کنند .

 با استفاده از این ویژه گی می توان تا 9 دستگاه سوئیچ 3750  را با سرعت 32 Gbps  بهم وصل نمود که برای این سوئیچ های لایه کور بی نظیر می باشند . برای استک کردن این سوئیچ ها ، نیاز به کابل استک 3750 به پارت نامبر های زیر نیاز خواهید داشت :

• • CAB-STACK-50CM
  • CAB-STACK-1M
  • CAB-STACK-3M

کابل استک سوئیچ سیسکو 3850 :

سیسکو 3850 ، معروف ترین سوئیچ کور حال حاضر بازار می باشد . این سوئیچ نیز مانند سلف خود از تکنولوژی استک سازی دیتا حمایت می کند . تکنولوژی بکار رفته در این سوئیچ ها StackWise-480 می باشد که یکی از پر سرعت ترین تکنولوژی های حال حاضر سیسکو بوده که امکان استک سازی تا 8  دستگاه سوئیچ 3850  را با سرعت بی نظیر 480 Gbps  به شما ارائه می دهد که می توان از آن به عنوان یک شاهکار ارتباطی مهندسی سیسکو نام برد  . برای استک کردن این سوئیچ ها ، نیاز به کابل استک 3850 به پارت نامبر های زیر نیاز خواهید داشت لازم بذکر است که با توجه به ON BOARD بوده ماژول های استک بر روی این دستگاها ، نیازی به خرید ماژول نبوده و صرفا کابل با شماره های فنی زیر مورد نیاز است :

• • STACK-T1-50CM
  • STACK-T1-1M
  • STACK-T1-3M

کابل استک و کیت استک سوئیچ سیسکو 9200L :

سیسکو  9200L ، از تکنولوژی StackWise-160 استفاده می کند که امکان استک سازی تا 4  دستگاه سوئیچ 9200L  را با سرعت 160 Gbps   به شما عرضه می کند  . برای استک کردن این سوئیچ ها ، نیاز به تهیه کیت استک و کابل مربوطه می باشید . کیت استک بر روی این مدل بصورت   ON BOARD  نیست و باید توسط شما بصورت جداگانه تهیه گردد . برای راه اندازی به پارت نامبر های زیر نیاز خواهید داشت ( کابل های این مدل قابل استفاده برای سری 9200 نیز می باشند ) :

• • C9200L-STACK-KIT : خود شامل دو ماژول و یک کابل نیم متری است .
  • STACK-T4-50CM
  • STACK-T4-1M
  • STACK-T4-3M

کابل استک سوئیچ سیسکو 9200 :

 تکنولوژی بکار رفته در سیسکو 9200 ، نیز StackWise-480 می باشد که امکان استک سازی تا 8  دستگاه سوئیچ 9200  را با سرعت بی نظیر 480 Gbps  به شما ارائه می دهد  . برای استک کردن این سوئیچ ها ، با توجه به ON BOARD بوده ماژول های استک بر روی این دستگاها ، نیازی به خرید ماژول نبوده و صرفا کابل استک 9200 با شماره های فنی زیر مورد نیاز است ( کابل های این مدل قابل استفاده برای سری 9200L نیز می باشند ) :

• • STACK-T4-50CM
  • STACK-T4-1M
  • STACK-T4-3M

کابل استک و کیت استک سوئیچ سیسکو 9300L :

سیسکو  9300L ، یکی دیگر از جدید ترین مدل های ارائه شده در مارکت سیسکو می باشد . تکنولوژی بکار رفته در این سوئیچ ها نیز StackWise-480 می باشد که امکان استک سازی تا 8  دستگاه سوئیچ 9300L  را با سرعت 320 Gbps   به شما ارائه می دهد  . برای استک کردن این سوئیچ ها ، نیاز به تهیه کیت استک و کابل مربوطه می باشید . کیت استک بر روی این مدل بصورت   ON BOARD  موجود نیست و باید توسط شما بصورت جداگانه خریداری و نصب شود . برای راه اندازی این ویژه گی بسیار ارزشمند به پارت نامبر های زیر نیاز خواهید داشت :

• • C9300L-STACK-KIT :خود شامل دو ماژول و یک کابل نیم متری است .
  • STACK-T3-50CM
  • STACK-T3-1M
  • STACK-T3-3M

کابل استک سوئیچ سیسکو 9300 :

سیسکو 9300 ، از جدید ترین مدل های معرفی شده در بازار جهانی سوئیچ های سیسکو می باشد . تکنولوژی بکار رفته در این سوئیچ ها نیز StackWise-480 می باشد که امکان استک سازی تا 8  دستگاه سوئیچ 9300  را با سرعت بی نظیر 480 Gbps  به شما ارائه می دهد  . برای استک کردن این سوئیچ ها ، نیاز به کابل استک 9300 به پارت نامبر های زیر نیاز خواهید داشت لازم بذکر است که با توجه به ON BOARD بوده ماژول های استک بر روی این دستگاها ، نیازی به خرید ماژول نبوده و صرفا کابل با شماره های فنی زیر مورد نیاز است ( لازم به ذکر است این تجهیزات با تجهیزات سوئیچ های سری 3850 یکسان می باشند )

• • STACK-T1-50CM
  • STACK-T1-1M
  • STACK-T1-3M

نکات بسیار مهم نصب و استک کردن  :

دو دستگاه سوئیچ سیسکو ، تحت شرایط زیر می توانند بهم استک شوند :

1- سوئیچ های باید از یک خانواده باشند ( شما نمی توانید سیسکو سری 2960 سری S را با سیسکو سری 2960 سری ایکس استک کنید )

2- دارای یک مدل فریمور باشند (ویرژن های فریمور ها باید یکسان باشد).

3- یکی را مستر و دیگری (یا دیگری ها ) را اسلیو تعریف کنید .

4 – برای دو سویچ حتما دو کابل نیاز دارید ( اتصال سوئیچ ها باید بصورت لوپ باشد و اگر با یک کابل وصل کنید ، عملا ریداندانسی را از دست داده اید  )

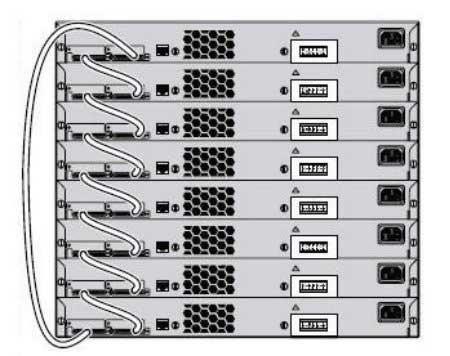

روش های مختلف استک کردن سوئیچ های سیسکو :

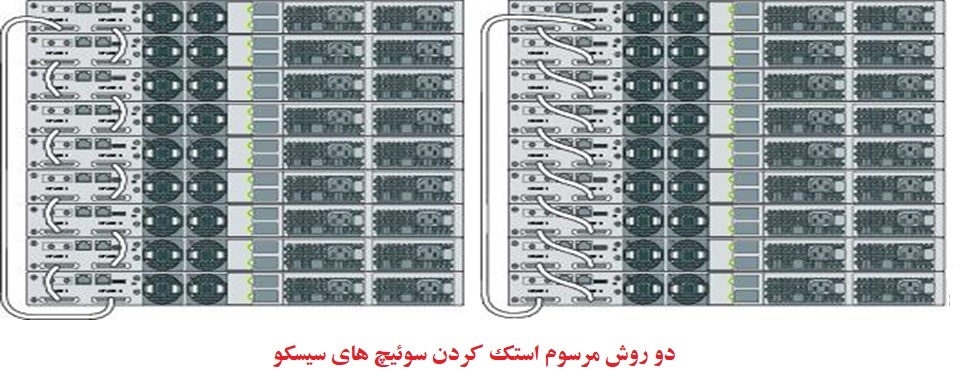

در شکل زیر ، روش های مختلف استک کردن سوئیچ های سیسکو را مشاهده میکنید :
