راهنمای کامل خرید پچ کورد شبکه : از انتخاب استاندارد تا اصالت کالا

اگر الان دارین این صفحه را می‌خوانید ، احتمالاً یک کدام از این سه‌ وضعیت را دارید:

1- در حال راه اندازی شبکه از اول هستید

2- دنبال ترمیم و ارتقاء شبکه قدیمی خود هستید

3- پچ کورد های شبکه تان خراب شده و دنبال جایگزین هستید .

 هرکدام از این موارد که باشد ، در این راهنما قرار است همه چیز را صفر تا 100 آموزش داده شود . خواهیم دید ،   پچ کورد دقیقاً چیست ، چرا یه کابل ۳۰ سانتی با یه کابل ۱۰ متری فرق دارد و مهم‌تر از همه : چطور یک پچ کورد درست و در متراژ درست انتخاب کنیم ؟

پچ کورد شبکه یا پچکورد، یک تکه کابل شبکه کوچک می باشد که دو سر آن سوکت شبکه خورده است یعنی به آن کانکتور یا سوکت RJ-45 نصب شده است . از این کابل برای اتصال تجهیزات شبکه به هم و یا به سوئیچ شبکه استفاده می شود . از نکته نظر محل اتصال این پچ کورد ها ، شما باید پچ کورد های کراس و یا استریت تهیه نمائید . پچ کورد شبکه بصورت کلی ، به دو صورت پچ کورد اترنت (مسی یا همان کابل شبکه) و پچ کورد فیبرنوری تقسیم می‌شوند و انواع پچ کورد شبکه در متراژهای بین 30 سانتی متر تا 10 متر تولید و در بازار یافت میشوند.

نکته ای که باید به آن دقت کنید این است که برخلاف کابل شبکه که به‌صورت متری و بدون سوکت فروخته می‌شود، پچ کورد در کارخانه با سوکت پرس‌شده و تست‌شده تحویل داده می‌شود و همین موضوع باعث می‌شود افت کیفیت ناشی از سوکت‌زنی دستی در آن وجود نداشته باشد.

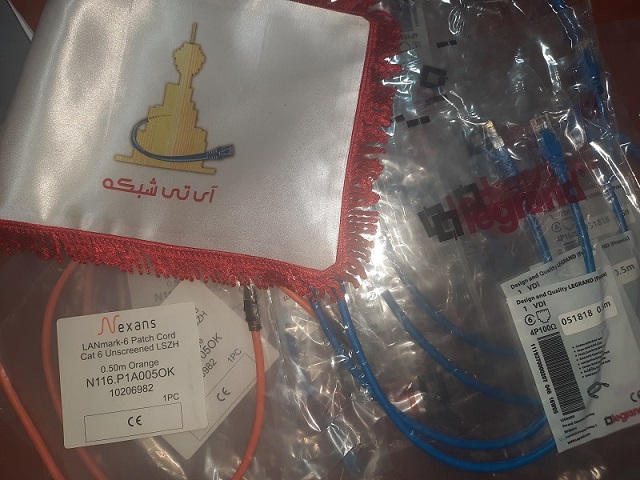

خریدو قیمت انواع پچ کورد شبکه

پچ کورد های شبکه دارای مدل ها ، رده ها ، و سایز های مختلفی هستنی . بطور مثال پچکورد کت 6 یا کت 6a یا رده های utp و sftp .  ما از این پچ کورد ها ، تجهیزات داخل رک مانند  سوئیچ‌ سیسکو ، روترها، سرور و کامپیوترها را بهم وصل میکنیم  . این کابل‌ها، که گاهی به عنوان پچکورد شناخته می‌شوند.  پچکورد شبکه در اندازه های 20 سانت ، نیم متر تا 5 متر ، عرف بازار هست . شما میتوانید اما سفارش تولید پچ کورد های طولانی تر را هم به ما بدهید و ما در کوتاه ترین زمان ممکنه برای شما تولید و ارسال می کنیم . کیفیت ساخت و قیمت پچ کورد های دست ساز ، با پچ کورد های کارخانه ای یکی نیست . پچ کورد های کارخانه ای ، بشرط استفاده از کابل شبکه خوب و تمام مس ، دارای کیفیت بهتری از پچ کورد های دست ساز هستند . پچ کورد های کارخانه ای توسط ماشین های مخصوص و بروش تزریق پلاستیک ساخته میشوند .

فیزیک انتقال سیگنال

چرا رشته‌های مسی به‌صورت تابیده هستند

احتمالا یک کابل شبکه را از نزدیک دیده اید ، داخل هر پچ کورد شبکه چهار جفت سیم مسی در رنگ های مختلف وجود دارد که هر جفت به‌صورت تابیده ( اصطلاحا Twisted Pair گویند) دور هم پیچیده شده‌اند. دلیل این تابیدگی سیم ها بهم ، کاملاً به فیزیک و علم بستگی دارد : همانطور که در فیزیک دبیرستان خوانده ایم ، وقتی جریان الکتریکی از یک سیم عبور می‌کند، یک میدان مغناطیسی در اطراف آن ایجاد می‌شود . اگر دو سیم موازی و بدون پیچ و تاب در کنار هم قرار بگیرند، مانند آنتن عمل میکنند و میدان مغناطیسی یکی روی سیگنال دیگری تداخل ایجاد می‌کند که به آن کراس‌تاک (Crosstalk) گفته می‌شود. با تابیدن دو سیم هر جفت دور هم، میدان‌های مغناطیسی ایجادشده در جهت‌های مخالف قرار می‌گیرند و تا حد زیادی یکدیگر را خنثی می‌کنند. پس باید ساختار کابل های شبکه و پچ کورد های شبکه بنحوی باشند که از کراس تاک (همان تداخل مغناطیسی) در داخل تا حد زیادی جلوگیری کند . ساده ترین راحل این کار ، پیچیدن سیم ها بدور هم است .

مقایسه فنی استانداردهای پچ کورد ها  (Cat5e / Cat6 / Cat6a / Cat7)

پچ کورد با استاندارد Cat5e روی فرکانس تا ۱۰۰ مگاهرتز کار می‌کند و سرعت تا یک گیگابیت بر ثانیه را در فاصله ۱۰۰ متر پشتیبانی می‌کند و برای شبکه‌های خانگی و ادارات کوچک با بار ترافیکی معمولی گزینه اقتصادی و کافی است. البته عملا استفاده از این کابل و استاندارد به ورطه فراموشی سپرده شده و از استاندارد های جدید تری استفاده میشود .

Cat6 با اضافه‌شدن یک جداکننده فیزیکی (یک پلاستیک صلیب شکل که داخل کابل وجود دارد و اصطلاحا به آن اسپلاین گویند ) بین چهار جفت‌سیم داخل کابل، فرکانس کاری را به ۲۵۰ مگاهرتز می‌رساند. این کابل به شرط انتخاب کابل با کیفیت توسط شما ، تا فاصله ۱۰۰ متری سرعت گیگا بیت  و تا فاصله حدود ۵۵ متر سرعت ۱۰ گیگا بیتی را پشتیبانی می‌کند که در نوع خود عالیست . این محدودیت ۵۵ متری برای ۱۰ گیگابیت نکته‌ای است که در پروژه‌های ساختمانی چندطبقه باید حتماً در نظر گرفته شود و عملا ، به خاطر همین محدودیت ها ، عموما در کابل کشی های آپ لینک ، دنبال فیبر نوری میرویم .

استاندارد Cat6a فرکانس کاری را به ۵۰۰ مگاهرتز می‌رساند و سرعت ۱۰ گیگابیت را در تمام طول ۱۰۰ متری تضمین می‌کند که برای اپ لینک سوئیچ های جدید خارق العاده میباشد . کیفیت این کابل ها به مراتب بهتر از نسل قبلی خودش می باشد .

Cat7  که یک نسل کاملا بروز از کابل های شبکه است ، با فرکانس ۶۰۰ مگاهرتز و شیلد ( روکش فویل و توری ) مجزا برای هر جفت‌سیم (عین قبلی ها نیست که برای همه رشته ها با هم کاور داشته باشد و در این مدل هر سیم کاور خودش را دارد )، بالاترین کارایی را در این خانواده دارد، اما این استاندارد توسط TIA/EIA به رسمیت شناخته نشده و معمولاً از کانکتور GG45 یا TERA به‌جای RJ-45 استفاده می‌کند، بنابراین سازگاری آن با تجهیزات معمول شبکه باید پیش از خرید قطعا بررسی شود .

جنس هادی پچ کورد ها : مس خالص در برابر CCA

این بحث خارج از کیفیت کابل ، بحث مالی زیادی را در پروژه ها بدنبال دارد . ما عملا راجع به فروش مس با هم صحبت میکنیم . اجازه دهید بیشتر باز کنیم موضوع را ، هادی‌های استاندارد از مس خالص ساخته می‌شوند که رسانایی الکتریکی بالا و مقاومت پایینی دارند . در مقابل، برخی محصولات و برند های فیک و ارزان‌ قیمت تر از هادی مس‌ روکش‌ آلومینیوم ( اصطلاحا به آنها Copper Clad Aluminum یا CCA می گوییم ) استفاده می‌کنند که در آن هسته سیم ها از آلومینیوم  است و فقط  لایه بیرونی سیم و رشته  از مس است ( و شما عملا متوجه این موضوع نمیشوید مگر اینکه کابل را بسوزانید و یا ببرید و سطح مقطع کابل را رویت کنید ) مقاومت الکتریکی آلومینیوم بر اساس فیزیک و علم ، بیشتر از مس است، به همین دلیل کابل CCA در طول‌های بلند افت سیگنال بیشتری دارد ( مقاوت داخلی بیشتر )، و گرمای بیشتری تولید می‌کند (که در کاربردهای PoE برای دوربین و اکسس‌پوینت اهمیت ایمنی پیدا می‌کند که خدای نکرده باعث آتش سوزی میشود ) و شکنندگی مکانیکی بالاتری هنگام خم‌شدن مکرر دارد. تشخیص این تفاوت با چشم  شما حتی اگر مدیر شبکه خبره ای باشید ممکن نیست و معمولاً باید از فروشنده معتبری مثل “آی تی شبکه” با ضمانت اصالت خرید کرد. آی تی شبکه با 20 سال قدمت ، بهترین پچ کورد های وارداتی لگراند و نگزنس و بلدن در متراژ های 30 سانتی تا 10 متری را با لاترین کیفیت در اختیار شما قرار میدهد .

جنس عایق و روکش بیرونی پچ کورد ها  (PVC / LSZH)

روکش PVC رایج‌ترین گزینه برای روکش پچ کورد ها است، انعطاف‌پذیری خوبی دارند و برای اکثر نصب‌های داخلی (ایندور) مناسب هستند . روکش LSZH (Low Smoke Zero Halogen) فاقد ترکیبات گاز هالوژن است و در هنگام آتش‌سوزی گاز سمی و دود کم‌تری تولید می‌کند که باعث خفه نشدن تکنسین های شبکه در فضا های محدودیت اتاق های سرور و دیتا سنتر ها دارد .  به همین دلیل استفاده از این پچ کورد های روکش دار lszh در ساختمان‌های اداری، بیمارستان‌ها، مترو و فضاهایی که تراکم جمعیت بالاست و استانداردهای ایمنی آتش نشانی سخت‌گیرانه‌تری دارند، الزامی و یا توصیه‌شده است.

انواع شیلد های کابل و پچ کورد  (UTP / FTP / STP / SFTP)

پچ کورد های utp ، هیچ شیلد (روکش) فلزی ندارد و برای محیط‌های کم‌نویز مثل افیس ها و شرکت های کوچک و یا حتی خانه های عالیست ، عموما ما برای کاهش هزینه ها از پچ کورد ها و کابل های utp برای کابل کشی های افقی و در یک طبقه که در مجاور کابل های فشار قوی نیستند ، استفاده میکنیم  . FTP (Foil Twisted Pair) یک لایه فویل آلومینیومی دور کل کابل بصورت بکجا دارد. و در مدل  STP هر جفت‌سیم را جداگانه روکش می‌کند کارخانه . SFTP هم فویل دور هر جفت و هم شیلد بافته‌شده (عملا همان توری) ، دور کل کابل دارد و بالاترین سطح محافظت در برابر نویز الکترومغناطیسی را ارائه می‌دهد؛ مناسب برای نزدیکی به کابل‌های برق فشار قوی، موتورخانه‌ها و محیط‌های صنعتی هست. نکته مهم این است که کابل شیلددار فقط زمانی مؤثر است که شیلد آن به‌درستی به ارت وصل شوند وگرنه کارایی ان کاهش خواهد یافت اینرا در نظر داشته باشید  و گرنه خود این شیلد آلومینویمی ، خودش می‌تواند تبدیل به یک آنتن و منبع نویز شود و عملا کارایی کابل را کاهش دهد به جای افزایش .

سوکت RJ-45 و آبکاری طلا

پین‌های تماس داخل سوکت RJ-45 معمولاً با لایه نازکی از طلا آبکاری ( صرفا در سوکت های برند معروف و دیتا سنتری) می‌شوند. دلیل استفاده از طلا مقاومت بالای آن در برابر اکسید شدن در جوار هوااست . مس در تماس با هوا اکسید می‌شود و مقاومت الکتریکی تماس را افزایش می‌دهد، در حالی که طلا این مشکل را ندارد و تماس پایدارتری در طول زمان و پس از چرخه‌های مکرر اتصال و قطع‌کردن حفظ می‌کند. این موضوع و آبکاری پین ها با طلا ، صرفا در سوکت ها و پچ کورد های دیتا سنتری وجود دارد و شما انتظار نداشته باشید در رشته خریداری کرده شما به 50 هزار تومان طلا یافت کنید .

اهمیت جنس بدنه سوکت و خار اتصال

کیفیت پچ کورد فقط به هادی و عایق داخلی محدود نیست . جنس بدنه کانکتور و خار سوکت قفل‌کننده هم مستقیماً روی طول عمر واقعی محصول قطعا اثر می‌گذارد. پچ کوردهایی که مسیرشان از لای درب رک یا داخل کیبل‌ منیجمنت‌ های تنگ عبور می‌کند، بیشتر از سایر نقاط تحت فشار و خمش قرار می‌گیرند ،  اگر روکش کابل در محل ورود به کانکتور فاقد محافظ باشد، معمولاً همان نقطه اولین جایی است که پاره یا ترک می‌خورد و شروع استهلاک کابل است . خار پلاستیکی کانکتور RJ-45 هم قطعه‌ای کوچک ولی حیاتی است که در نمونه‌های ارزان بازار از پلاستیک ترد و شکننده ساخته می‌شود که پس از چند بار جفت و جدا کردن (جا زدن پچ کورد ) می‌شکند و کابل دیگر در پورت قفل نمی‌شود و به‌راحتی از جا در می‌آید و مدام شما شبکه را از دست میدهید و باید تعویض کنید پچ کورد را . به همین دلیل توصیه می‌شود در انتخاب پچ کورد، به جنس بدنه کانکتور، وجود محافظ نرم در محل خروج کابل، و استحکام خار قفل‌کننده هم مثل مشخصات الکتریکی و سایر قسمت ها توجه کیند .

پچ کورد وارداتی در برابر پچ کورد ایرانی

پچ کوردهای وارداتی مثل لگراند، نگزنس و بلدن معمولاً با استانداردهای بین‌المللی  مثله TIA/EIA تطابق دارند ، دیتا شیت فنی مشخصی دارند و با گارانتی رسمی عرضه می‌شوند، اما به دلیل نوسان نرخ ارز معمولاً قیمت بالاتری نسبت به محصولات داخلی دارند که خب کاملا طبیعی است . پچ کوردهای تولید داخل ایران هم طیف وسیعی را شامل می‌شوند . برخی تولیدکنندگان داخلی مطرح ( کارخانه های تولید کننده کابل های شبکه ) با رعایت استانداردهای فنی و استفاده از مواد اولیه باکیفیت (هادی مس خالص، روکش استاندارد) پچکورد هایی قابل اعتماد و مقرون‌ به‌ صرفه درست میکنند اما در این بخش از بازار، متاسفنه و به وفور ، محصولات کم‌کیفیت و بدون رعایت استاندارد هم کم دیده نمیشود که عموما دلیل این کیفیت پایین ، درخواست پروژه کا رها برای خرید محصول ارزان تر می باشد . به همین دلیل توصیه اصلی، صرف‌نظر از وارداتی یا داخلی بودن محصول ، درخواست مستندات انطباق با استاندارد و ضمانت اصالت کالا از فروشنده داشته باشد .

پچ کورد دست‌ساز در برابر پچ کورد کارخانه‌ای

پچ کورد های کارخانه‌ای با دستگاه‌های تخصصی تولید و کریمپ می‌شود ( بصورت کابل افشان و تزریق پلاستیک و پانچ سوکت)، هر رشته پیش از بسته‌بندی تست الکتریکی می‌شود، و محافظ سوکت هم معمولاً به‌صورت تزریقی و یکپارچه هست تا کابل از بیخ نشکند ( مشکلی که همیشه در طول زمان با آن برخورد کرده اید ). این یکپارچگی باعث می‌شود نقطه اتصال سوکت به کابل در برابر کشش و خمش مقاوم‌تر باشد و احتمال قطعی یا اتصالی به‌مرور زمان پایین بیاید.

پچ کورد دست‌ساز با کانکتور معمولی یا فست‌کانکتور در محل نصب به کابل (توسط آچار سوکت زن ) متصل می‌شوند. مزیت اصلی آن انعطاف در انتخاب طول دقیق بر اساس مسیر واقعی کابل‌کشی و صرفه‌جویی در هزینه برای پروژه‌های بزرگ با تعداد بالاست ( که دلیل منطقی می باشد ). اما کیفیت نهایی کاملاً به مهارت نصاب وابسته است؛ بازکردن بیش از حد تاب سیم‌ها پیش از پانچ کردن ، فشار نامناسب دستگاه پانچ سوکت زن ، یا استفاده از سوکت  بی‌کیفیت می‌تواند باعث افت مشخصات الکتریکی و کاهش عمر مکانیکی اتصال شود.  محافظ سوکت در نمونه‌های دست‌ساز هم قطعا که جدا نصب می‌شود و یکپارچگی کمتری با کابل دارد. البته حسن بزرگ اینها ، استفاده از کابل های رشته ای به جای افشان و امکان تعویض سر سوکت ها در صورت خرابی در طول زمان است

آی تی شبکه توصیه میکند که برای پروژه‌های حساس یا محیط‌هایی که پچ کورد بارها جابه‌جا و جدا می‌شود، نمونه کارخانه‌ای انتخاب مطمئن‌تری است .  برای مسیرهای طولانی و غیرمعمول که طول استاندارد آن در بازار موجود نیست، نمونه دست‌ساز با نصاب مجرب گزینه عملی‌تری است ( در صور نیاز شما ما این پچکورد دست ساز را برای شما تولید میکنیم در هر متراژی که بخواهید از بهترین کابل و بهترین سوکت ها در هر متراژی )

پچ کورد استریت در برابر پچ کورد کراس

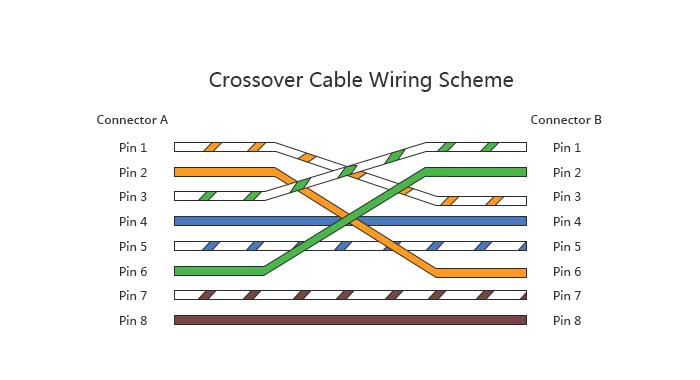

پچ کورد کراس چیست و چطور ساخته می‌شود

در پچ کورد استریت (Straight-Through)، ترتیب رنگ سیم‌ها در هر دو سر کابل یکی هست و از یک استاندارد واحد، در ایران معمولاً T568B، در هر دو سوکت استفاده می‌شود؛ پین شماره یک یک سر به پین شماره یک سر دیگر متصل می‌شود و به همین ترتیب تا پین هشت ادامه خواهد داشت . این نوع کابل برای اتصال دو دستگاه از نوع متفاوت مثل کامپیوتر به سوئیچ یا سوئیچ به روتر استفاده می‌شود.

در پچ کورد کراس (Crossover)، یک سر با استاندارد T568A و سر دیگر با T568B پانچ می‌شود. این کار باعث می‌شود جفت‌سیم‌های ارسال در یک سر، به پین‌های دریافت در سر مقابل وصل شوند؛ یعنی پین‌های ۱ و ۲ با پین‌های ۳ و ۶ جابه‌جا می‌شوند (ترتیب رنگ : سفید سبز به سفید نارنجی و به جای سبز از نارنجی  ). این جابه‌جایی برای اتصال مستقیم دو دستگاه با ماهیت یکسان، مثلا دو تا سوئیچ با هم و یا یا دو کامپیوتر به‌م بطور مستقیم بدون واسطه سوئیچ، ضروری است . نمونه از کابل کشی کراس رو می بینید :

کاربردهای پچ کورد کراس

با گسترش قابلیت Auto-MDI/MDIX در تجهیزات جدید تولید شده ، اکثر سوئیچ‌ها و کارت‌های شبکه امروزی به‌صورت خودکار نوع اتصال را بصورت اتومات تشخیص می‌دهند و نیازی به کابل کراس برای اتصال معمول نداریم مگر در تجهیزاتی که قبلا تولید شده باشند و یا در هاب سوئیچ های قدیمی و خارج از رده .

با این حال، پچ کورد کراس همچنان در مواردی کاربرد دارد: اتصال مستقیم دو سرور یا دو تجهیز شبکه بدون سوئیچ میانی، اتصال به تجهیزات قدیمی‌تر یا صنعتی که فاقد Auto-MDIX هستند، و برخی سناریوهای عیب‌یابی شبکه که نیاز به اتصال مستقیم دو پورت هم‌نوع وجود دارد. به همین دلیل نگهداری چند پچ کورد کراس در متراژهای رایج (۱، ۲ و ۳ متری) در کیف تجهیزات فنی شما  همچنان لازمه و مجبورید داشته باشید .

راهنمای انتخاب طول پچ کورد شبکه

پچ کورد شبکه ۳۰ سانتی

پچ کورد شبکه ۳۰ سانتی کوتاه‌ترین طول رایج بازار است و مخصوص اتصال داخل رک بین پچ پنل و سوییچ شبکه در فاصله بسیار نزدیک استفاده می‌شه جایی که هرگونه طول اضافه فقط باعث شلوغی و کاهش تهویه داخل رک می‌شود و برای این منظور مدیران شبکه این پچ کورد با این سایز رو دوست دارند .

چرا پچ کورد ۳۰ سانتی استاندارد تست ندارد

پچ کوردهای زیر ۵۰ سانتی‌متر، از جمله نمونه‌های ۳۰ سانتی محبوب نصاب های شبکه برای آرایش رک، خارج از محدوده پوشش استاندارد ISO/IEC 11801 برای کابل‌کشی ساختار یافته می باشد . این به این معنا نیست که ساخت یا استفاده از آن‌ها اشتباه است ، بلکه یعنی مشخصات الکتریکی و نوسان گیری برای این طول کوتاه در استاندارد تعریف و تست نشده‌اند. در طول‌های خیلی کوتاه، بازتاب سیگنال ناشی از خود کانکتورها نقش اصلی را در افت کیفیت اتصال بازی می‌کند و فاصله کافی برای تضعیف طبیعی این بازتاب‌ها وجود ندارد ، به همین دلیل تضمین آزمایشگاهی عملکرد پچ کورد ۳۰ سانتی دشوارتر از طول‌های استاندارد‌تر مثل ۱ یا ۲ متر است. برای اتصالات داخل رک که فاصله واقعی خیلی کم است همچنان می‌توان از این طول استفاده کرد، اما بهتر است از برند و کیفیت ساخت مطمئن استفاده شود تا افت احتمالی مشخصات جبران شود. ما توصیه میکنیم از پچ کورد های وارداتی در این متراژ های کوتاه در داخل رک که زیر فشار زیادی خواهند بود استفاده کنید .

پچ کورد شبکه ۱ متری

پچ کورد شبکه ۱ متری عین قبلی برای اتصال داخل رک با فاصله کوتاه  و هم برای اتصال  نود شبکه شما به پریز شبکه دیواری کاربرد دارد و یکی از پرفروش‌ترین طول‌ها در پروژه‌های اداری است .

پچ کورد شبکه ۲ متری

پچ کورد شبکه ۲ متری برای نود شبکه به پریز دیواری (کیستون دیواری)  در فاصله معمولی یک اتاق یا دفتر کار استفاده می‌شود و برای همه پسیو کار ها و پروژه ها مطلوب هست .

پچ کورد شبکه ۳ متری

پچ کورد شبکه ۳ متری برای همه پروژهای پسیو شبکه مطلوب است . ما در میز های کارمندان در اتصال به شبکه از این کابل زیاد استفاده میکنیم .

پچ کورد شبکه ۵ متری

برای مسیرهایی که باید از زیر کف کاذب یا داخل کانال های رایز  عبور کنند و فاصله بیشتری دارند، پچ کورد شبکه ۵ متری انتخاب بهتری است و یا اینکه مابین دو رک شبکه .

پچ کورد شبکه ۱۰ متری

پچ کورد شبکه ۱۰ متری معمولاً برای اتصال مستقیم بین دو رک در یک سالن سرور یا عبور از راهروی نسبتاً طولانی استفاده می‌شود؛ در این طول توصیه می‌شود از استاندارد Cat6 یا بالاتر استفاده شود تا افت سیگنال در طول مسیر جبران شود.

پچ کورد شبکه ۱۵ متری

پچ کورد شبکه ۱۵ متری برای طولانی‌ترین مسیرهای معمول در پروژه‌های ساختمانی به کار می‌رود، مثل اتصال بین دو نقطه دور از هم در یک سالن سرور بزرگ .  در این طول کیفیت هادی و شیلد ها اهمیت دارند و باید از پچ کورد های SFTP که آنها را به ارت وصل کرده ایم استفاده کنید .

مقایسه برند پچ کورد شبکه: لگراند یا نگزنس یا بلدن

پچ کورد شبکه لگراند

لگراند شرکتی چند ملیتی با مرکزیت فرانسه می باشد و  از تأمین‌کنندگان شناخته‌شده تجهیزات پسیو شبکه است. پچ کورد Cat6 لگراند برای پروژه‌های حرفه ای با نیاز به گارانتی رسمی و مستند سازی فنی گزینه مناسبی است و در بازار ایران به‌ طور گسترده خرید و استفاده میشود . پچ کورد های لگراند را شما به رنگ آبی می شناسید در بازار .

خرید پچ کورد لگراند اورجینال

برای خرید پچ کورد لگراند اورجینال و یا پچ کورد لگراند وارداتی ، بهترین راه ، اطمینان به فروشنده و در عین حال بررسی های ظاهری کیفیت کابل است .

پچ کورد شبکه نگزنس

نگزنس همینطور شرکتی با ماهیت فرانسوی که بعلاوه تولید کابل شبکه، در حوزه محصولات فیبر نوری هم فعالیت زیادی داره و پچ کورد Cat6a نگزنس با توجه به پهنای باند ۵۰۰ مگا هرتزی، برای دیتاسنتر ها و پروژه‌ هایی که نیاز به سرعت ۱۰ گیگابیت روی تمام طول ۱۰۰ متر هستند یکی از بهترین گزینه ها میباشد . پچ کورد های نگزنس به رنگ نارنجی در بازار یافت میشوند .

قیمت پچ کورد نگزنس

قیمت پچ کورد نگزنس نسبت به برخی برندهای رقیب به دلیل پوشش استاندارد Cat6a و کیفیت ساخت بالاتر است، اما برای پروژه‌هایی با دید بلند مدت تر ، هزینه اولیه بیشتر با کاهش نیاز به تعویض زود به زود جبران می‌شوند (کیفیت رو فدای قیمت نکنید )

پچ کورد شبکه بلدن

بلدن آمریکایی و با بیش از صد سال سابقه، در تدوین استانداردهای TIA نقش فعال دارد و بیشتر در پروژه‌های سازمانی و دیتاسنتری با نیاز به مستندسازی دقیق دیده می‌شود. در ایران عموما پچ کورد های بلدن تولید ایران هست و کیفیت اصلی را ندارد و عموما به رنگ خاکستری تولید میشوند .

پچ کورد بلدن اصل

برای تشخیص پچ کورد بلدن اصل، بهترین راه بررسی لیبل کابل  بدقت و همینطور خرید از نمایندگی یا فروشنده‌ای است که امکان استعلام اصالت کالا از طریق کد محصول یا فاکتور رسمی را فراهم می‌کند و اخذ تضمین می باشد که البته این موضوع صرفا در تیراژهای بالا قابلیت پیگیر دارد و گرنه باید بیخیال شوید .

انتخاب پچ کورد بر اساس ترکیب برند و استاندارد

پچ کورد Cat6 لگراند

پچ کورد Cat6 لگراند ترکیبی از فرکانس ۲۵۰ مگاهرتزی و گارانتی رسمی این برند فرانسوی است و برای دفاتر اداری و پروژه‌های ساختمانی با نیاز به مستندسازی فنی گزینه متعادلی به شمار می‌رود.

پچ کورد Cat6a نگزنس

پچ کورد Cat6a نگزنس با پهنای باند ۵۰۰ مگاهرتزی برای پروژه‌هایی که نیاز به سرعت ۱۰ گیگابیت روی تمام طول ۱۰۰ متر دارند، مثل مرکز داده هاا گزینه عالی خواهد بود .

پچ کورد Cat6a بلدن

همانطور که بیان شد ، پچ کورد Cat6a بلدن آمریکایی برای پروژه‌های سازمانی و اتاق سایت های گران قیمت که به مستندسازی دقیق و انطباق با استانداردهای TIA نیاز دارند مناسب است، چون بلدن خود در تدوین این استانداردها نقش فعال داشته از قدیم . اما باز تاکید میشود این برند در بازار دارای نسخه های فیک زیادی می باشد .

نحوه انتخاب پچ کورد شبکه مناسب

برای انتخاب پچ کورد مناسب، ابتدا استاندارد را بر اساس سرعت شبکه فعلی و برنامه ارتقا در آینده مشخص کنید ( اگه یک شبکه کوچک دارید و یا یک شبکه حرفه ای دارید ) Cat5e برای شبکه‌های کوچیک و Cat6 یا Cat6a برای شبکه‌های پرترافیک و بزرگ یا با برنامه ارتقا در آینده نزدیک . سپس طول واقعی مسیر را اندازه بگیرید و نزدیک‌ترین طول موجود به آن را انتخاب کنید، نه بیشتر. اگر مسیر کابل در مجاورت منابع نویز الکترومغناطیسی مثل تابلو برق یا موتورخانه عبور می‌کند، پچ کورد sftp  انتخابی بهتر هست 100 درصد و در نهایت از فروشگاه های معتبر تجهیزات شبکه مانند آی تی شبکه خرید کنید .

آرایش رک با پچ کورد رنگی و کلاس‌بندی رنگ‌ها

چیزی که مدیران شبکه را که یک شبکه از قبل زیر بار تحویل گرفته اند ، هیچ چیزی بیشتر از عدم مستند سازی شبکه و رک آزار نمیدهد . همیشه من به عنوان یک مدیر شبکه دوست داشته ام با اولین نگاه  به رنگ پچ کورد ها بتوانم در رک چه میگذرد و هر پچکورد چه تجهیزاتی را بهم وصل نموده .استفاده از پچ کورد های رنگی در قالب استاندارد قابل پیگیری می باشد . استاندارد ANSI/TIA-606-D رنگ‌بندی کابل و برچسب را به‌عنوان یک روش توصیه‌شده است ( اجباری نیست ) برای شناسایی سریع تر و کاهش خطای انسانی در محیط‌های پرتراکم  رک معرفی میشود . بر اساس این استاندارد، پچ های نارنجی برای اپ لینک ها و فیبر ها ، سبز برای اتصالات شبکه ، بنفش برای تجهیزات مشترک ، سفید برای بک بون های اصلی در رایزر ها  و آبی برای کابل‌کشی نود ها  (کابل کشی های افقی) پیشنهاد شده است.

البته شما می توانید از یک استاندارد شخصی سازی شده نیز پیروی کنید بصورت مثال : تفکیک رنگ آبی برای کابلهای دیتا، نارنجی برای تلفن های ویپ و دوربین ها و قرمز برای آپ‌لینک‌ها کاملاً در همین چارچوب می توانیم مستند کنیم .

کدام پچ کورد برای کدام پروژه مناسب است

برای شبکه خانگی با ترافیک ناچیز ، پچ کورد Cat5e یا Cat6 با روکش PVC قطعا کافیست، مگر سرعت اینترنت بالای یک گیگابیت بخواهید . برای دفاتر اداری، Cat6 با طول ۱ تا ۳ متر انتخاب عالیست . برای نرمز داده ها و اتاق های  سرور، ترکیب Cat6a با روکش SFTP به دلیل تراکم بالای کابل‌کشی و ریسک نویز کمتری بین کابل‌های تو هم توصیه می‌شه . برای اتصال داخل رک، طول کوتاه کابل هم از نظر مدیریت کابل و هم کاهش افت سیگنال، انتخاب درستی است.

تشخیص پچ کورد اصل از تقلبی

نشانه‌هایی مثل چاپ واضح و ماندگار مشخصات روی بدنه کابل (نام برند، استاندارد، متراژ و .. )،  و دقت به وزن کابل که در نمونه‌های تقلبی معمولاً به دلیل استفاده از CCA سبک‌تر است ( قطعا میدانید که آلومینیوم از مس سبک تر هست )، و سفتی و کیفیت اتصال سوکت به کابل، از راه‌های اولیه  و دم دستی تشخیص هست .  اما مطمئن‌ترین راه خرید از فروشگاه های معتبر و خرید پچ کورد شبکه از فروشگاه آن لاین آی تی شبکه می باشد .

سوالات متداول (FAQ)

پچ کورد شبکه با کابل شبکه چه فرقی دارد؟

کابل شبکه به صورت متری ( از ما بصورت کلاف و متراژ 305 متری و 500 متری اما ارزان تر ) و بدون سوکت فروخته می‌شود، در حالی که پچ کورد از کارخانه با سوکت RJ-45 در دو سر آماده و پانچ‌شده است.

برای شبکه خانگی کدام پچ کورد مناسب است؟

برای اکثر خانه‌ها Cat5e یا Cat6 با روکش PVC زیاد هم هست  و نیازی به Cat6a نیست مگر سرعت اینترنت بالای یک گیگابیت باشد مثلا برای گیمر های خانگی .

طول پچ کورد شبکه چقدر باید باشد؟

طول باید فقط به‌ اندازه فاصله واقعی بین دو تجهیز باشد؛ طول اضافه باعث افت سیگنال و شلوغی داخل رک می‌شود و عملا نویز گیری را بالا میبرد .

تفاوت Cat6 و Cat6a چیست؟

Cat6a پهنای باند و مقاومت بیشتری در برابر نویز دارد و برای فاصله‌های طولانی‌تر با سرعت بالا مناسب‌تر است، اما قیمت بالاتری هم دارد و اینکه از نظر قطر کابل نیز با هم تفاوت دارند .

آیا پچ کورد شبکه گارانتی دارد؟

بله، اگر از آی تی شبکه بخرید در تیراژ بالا ، محصولات اصلی ما با گارانتی اصالت کالا عرضه می‌شوند که در صورت وجود ایراد فنی، تعویض انجام می‌شود.

چرا سیم‌های داخل پچ کورد به‌صورت تابیده هستند؟

تابیدن جفت‌سیم‌ها میدان‌های مغناطیسی ایجادشده توسط جریان الکتریکی را خنثی می‌کند و از تداخل سیگنال بین جفت‌سیم‌های مجاور (کراس‌تاک) جلوگیری می‌کند.

پچ کورد CCA چه خطری دارد؟

چون از آلومینیوم ساخته شده و با هوا ترکیب شده و مقاومت بالایی دارد ، دمای بیشتری تولید می‌کند و در کاربردهای PoE مثل دوربین و اکسس‌پوینت می‌تواند ریسک ایمنی و افت کارایی ایجاد کند.

چه زمانی باید از پچ کورد شیلد دار (SFTP) استفاده کرد؟

زمانی که کابل در مجاورت منابع موجه های مغناطیس (برق فشار قوی مخصوصا ) نویز الکترومغناطیسی مثل تابلوهای برق، موتورخانه یا محیط‌های صنعتی عبور می‌کند.

تفاوت روکش PVC و LSZH چیست؟

LSZH در هنگام آتش‌سوزی دود و گاز سمی کمتری تولید می‌کند و برای فضاهای پرتردد و ساختمان‌های اداری استاندارد ایمنی بالاتری دارد، در حالی که PVC انعطاف‌پذیری بیشتری برای نصب‌های عمومی دارد.

آیا Cat7 برای شبکه معمولی توصیه می‌شود؟

خیر توصیه نیمشود مگر اینکه قبل از خرید منطبق بودن را تست در دیتا شیت خوانده باشید .

فرق پچ کورد استریت و کراس چیست؟

در پچ کورد استریت ترتیب سیم‌ها در هر دو سر یکسان است و برای اتصال دو دستگاه متفاوت مثل کامپیوتر به سوئیچ استفاده می‌شود؛ در پچ کورد کراس یک سر T568A و سر دیگر T568B پانچ می‌شود تا دو دستگاه هم‌نوع مستقیماً به هم وصل شوند.

پچ کورد دست‌ساز بهتر است یا کارخانه‌ای؟

پچ کورد کارخانه‌ای از نظر یکپارچگی بوت محافظ و تست کیفیت مطمئن‌تر است و برای پروژه های بهتره .  پچ کورد دست‌ساز برای طول‌های غیرمعمول که در بازار موجود نیست و با نصاب مجرب، گزینه عملی‌تری هشت .

آیا رنگ‌بندی پچ کورد در رک استاندارد اجباری دارد؟

استاندارد ANSI/TIA-606-D رنگ‌بندی را توصیه می‌کند اما الزامی نمی‌داند؛ طرح رنگی باید به‌صورت مکتوب مستند و در کل پروژه یکسان اجرا شود و این به عنوان یک استاندارد شخصی میتواند عمل کند .

چرا پچ کورد ۳۰ سانتی خارج از استاندارد تست است؟

پچ کوردهای زیر ۵۰ سانتی‌متر خارج از پوشش استاندارد ISO/IEC 11801 هستند، چون در این طول کوتاه بازتاب سیگنال ناشی از کانکتورها فرصت کافی برای تضعیف طبیعی ندارد.
