در ساختار شبکه FTTH ، از باکس فیبر نوری یا باکس fat (فت باکس )، برای مدیریت، توزیع و حفاظت از کابلهای حساس و شکننده فیبر نوری استفاده میشود. این تجهیزات در زیرساختهای شبکههای فیبر نوری شهری نقش مهمی ایفا میکنند. استفاده از باکسهای فیبر نوری نه تنها موجب افزایش امنیت و کارایی انتقال دادهها میشوند، بلکه باعث کاهش افت سیگنال و افزایش طول عمر شبکه فیبر نوری نیز میگردند.

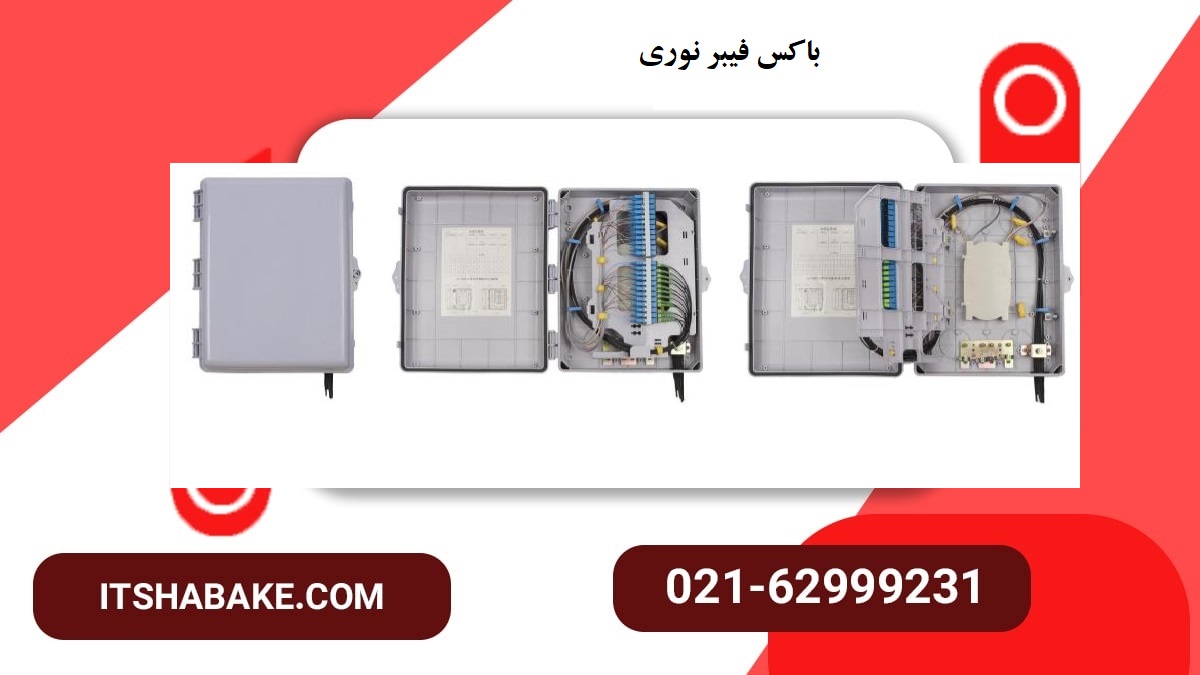

باکس فیبر نوری ( باکسFAT )
چرا باید از باکس فیبر نوری یا باکسFAT استفاه کنیم ؟
دلایل زیادی برای استفاده از باکس فیبر نوری وجود دارد . مهم ترین این دلایل ، توزیع و ادغام انشعاب های فیبر نوری به جهت افزایش و یا کاهش ظرفیت فیبر برای مشتریان انتهایی می باشند . تارهای کابل دراپ ، بسیار حساس هستند لذا باید به خوبی از آنها در محل های تقاطع حفاظت شود ، بنابرین محافظت از کابلهای فیبر نوری در برابر آسیبهای محیطی را می توان ، یکی دیگر از دلایل اصلی استفاده از fat باکس اعلام کرد . از سایر دلایل استفاده از باکس fat می توان به کاهش تلفات سیگنال و افزایش کارایی شبکه و تعمیر و نگهداری راحت تر تجهیزات شبکه عنوان نمود .
چه تجهیزاتی در داخل باکس قرار میگیرند ؟
هر فت باکس بسته به نوع و مدل آن شامل بخشهای مختلفی است. برخی از اجزای کلیدی این باکسها عبارتند از:
1. اسپلایس تری (Splice Tray) یا سینی تقسیم :
این بخش برای قرارگیری و محافظت از محل های جوش فیبر نوری استفاده میشود. این سینی از خم شدن شدید و آسیب دیدن فیبر جلوگیری میکند .
2. آداپتورهای فیبر نوری :
از آداپتور فیبر نوری برای اتصال کانکتورهای فیبر نوری مورد استفاده قرار میگیرند و در انواع مختلفی مانند SC و LC وجود دارند.
3. پیگتیل ها :
پیگتیل کابلهای فیبر کوتاهی هستند که یک سر آنها دارای کانکتور است و سر دیگر آنها برای اتصال به سایر کابلها استفاده میشود.
محل نصب باکس باید کجا باشد ؟
محل نصب این فت باکسها بسته به نوع کاربری و محیط شبکه متفاوت است. در پروژههای FTTH، این باکسها معمولاً در دیوارهای داخلی ساختمانها نصب شده و سیگنال نوری را به واحدهای مسکونی یا تجاری منتقل میکنند.
باکسهای فیبر بصورت چند پورت در بازار یافت میشوند ؟
باکسها دارای تعداد پورتهای متنوعی هستند که بسته به نوع کاربرد انتخاب میشوند:
باکسهای کوچک: معمولاً دارای 2 تا 8 پورت هستند و در ساختمانهای مسکونی و شرکت های کوچک استفاده میشوند . باکسهای متوسط: دارای 12 تا 24 پورت هستند و برای پروژههای FTTH و شبکههای شهری و عموما در کوچه های بزرگ و خیابان ها استفاده میشوند .
انواع کانکتورهای مورد استفاده در باکسها ؟
بسته به نیاز شبکه شما ، انواع مختلفی از کانکتورها در این باکسهای fat به کار میروند:
کانکتور SC: پرکاربردترین نوع کانکتور در شبکههای مخابراتی و FTTH کانکتور LC: چون سایز این کانکتور کوچک است ، در پروژه هایی که حجم کابل ها زیاد است و دسترسی سخت است استفاده میشوند . کانکتور ST: بیشتر در محیطهای صنعتی و قدیمی استفاده میشود که عموما از رده خارج هستند .
باکس فیبر نوری از فیبر نوری در برابر آسیبهای فیزیکی، گرد و غبار و رطوبت محافظت میکنند. باکس فیبر نوری FAT بهطور خاص برای اتصال و مدیریت فیبر نوری بهصورت کشویی و مدولار طراحی شده است. این باکسها معمولاً قابلیت گسترش و انعطافپذیری بیشتری نسبت به دیگر انواع باکسها دارند.
چگونه میتوانم یک باکس فیبر نوری مناسب برای پروژه خود انتخاب کنم؟
باید ببینید که به باکس چند پورت با چه نوع کابلهای فیبر نوری نیاز دارید و آیا باید قابلیت گسترش داشته باشد یا نه ؟
باکس فیبر فلزی بهتر است یا پلاستیکی؟
باکس های فلزی برای محیط های صنعتی استفاده میشوند ولی باکس های پلاستیکی برای پروژه های خانگی استفاده میشوند .
آیا باکس FAT برای نصب در فضای باز مناسب است؟
بله مناسب است
چگونه باکس fat را نصب کنیم؟
نصب باکس فیبر نوری بهطور معمول شامل نصب روی دیوار یا رک است. ابتدا باید باکس را در محل مناسب نصب کنید و سپس کابلهای فیبر نوری را به پورتهای مربوطه متصل کنید.
آیا باکس فیبر نوری ضد آب برای محیطهای مرطوب مناسب است؟
بله مناسب است
آیا باکس فیبر نوری در افزایش ایمنی و محافظت از فیبر نوری نقش دارد؟
باکس فیبر نوری از فیبر نوری در برابر آسیبهای فیزیکی، گرد و غبار، رطوبت و تغییرات دمایی محافظت میکند که ایمنی سیستم را بهبود میبخشد.
