رک اوت دور یا رک outdoor یا همان رک بیرونی ، رک ایزوله ای (برای استقرار در محیط های غیر مسقف ) است که برای کارکرد در شرایط غیر عادی و غیر اداری طراحی شده است . بدنه این رک ها از فولاد خالص و یا ترکیبی از فولاد ضد زنگ میباشد . همانطور که می دانیم تجهیزات الکترونیکی برای کارکرد صحیح نیازمند به شرایط آب و هوایی مطلوبی هستند تا بدرستی کار کرده و عمر آنها کوتاه نباشد. در این میان می دانیم که گاها نگهداری همیشگی اینگونه تجهیزات در شرایط غیر ایده ال ، اجتناب ناپذیر است . در چنین مواردی از تجهیزات مقاومی مانند رک اوت دور استفاده می شود . وظیفه اصلی رک outdoor ، محافظت از تجهیزات الکترونیکی حساس در برابر شرایط غیر مناسب بیرونی مانند دمای بالا ، گرد و غبار، نفوذ آب و رطوبت بالا و دسترسی غیرمجاز می باشد . رک بیرونی نیز مانند سلف خود در دو مدل رک دیواری و ایستاده تولید می شوند . رک اوت دور را می توان با استفاده از تجهیزات جانبی ، بر روی انواع دکل ها و مهار ها بست در حالی که رک های ایستاده را نیز می توان به خوبی و با استفاده از استراکچر های مناسب در جای خود سفت نمود ( گاها به زیرسازی مناسب نیاز دارد ) . لازم به ذکر است که به رکهای اوتدور ، رک بارانی نیز اطلاق میشود. این رک ها معمولا دارای لوازم جانبی رک از جمله انواع سینی و فن رک و نگهدارنده کابل رک و پاور ماژول رک می باشند .
مشخصات رک های اوت دور :
انواع رک outdoor و مشخصات و متعلقات هرکدام
ارتفاع * عمق *عرض
رک ۶ یونیت اوتدور با عمق ۴۰ سانت همراه با یک عدد پاور ماژول دو پورت و یک عدد فن و فیلتر
59 * 40 * 43
رک ۷ یونیت اوتدور با عمق ۵۰ سانت همراه با پاور ماژول دو پورت و یک عدد فن و فیلتر
59 * 50 * 47
رک ۷ یونیت outdoor با عمق ۵۰ سانت همراه با پاور ماژول دو پورت و یک عدد فن و فیلتر به همراه با قفل طرح ریتال
59 * 50 * 47
رک ۹ یونیت outdoor با عمق ۶۰ سانت همراه با همراه پاور ماژول ۴ پورت و ۲ عدد فن و فیلتر و سینی
59 * 60 * 57
رک ۹ یونیت عمق ۶۰ ضد گرد و غبار AD Indoor همراه با یک عدد فن و فیلتر
59 * 60 * 54
رک ایستاده ۱۲ یونیت outdoor با عمق ۶۰ سانت همراه با ۲ عدد فن و فیلتر
62 * 63 * 87
رک ایستاده ۲۰ یونیت outdoor با عمق ۶۰ سانت همراه با ۴ عدد فن و فیلتر
65 * 64 * 119
رک ایستاده ۲۰ یونیت outdoor با عمق ۶۰ سانت و عرض ۸۰ دو درب، همراه با ۴ عدد فن و فیلتر
90 * 69 * 117
نمونه محصولات رک بیرونی و رک شبکه ضد گرد و غبار
رک اوت دورقیمت رک outdoorقیمت رک outdoor
رک ضد گرد و و غبار – رک فضای آزاد
رک بارانی تک درب
نحوه قرار گیری سینی در رک اوتدور
محل قرار گیری فن ها در رک اوت دور ایستاده
نحوه باز شدن درب ها در رک اوت دور
انواع رک outdoor ، ضد آب و مناسب شرایط بد جوی
رک IP – رک بارانی
رک IP یا رک بارانی ، اصطلاحی است که در بازار ، برای رک اوت دور استفاده میشود . رک IP ، گوینده رک های ضد آب و ضد گرد و غبار است ، منظور این است که این رک ها در مقابل نفوذ رطوبت و گرد و غبار مقاومت دارند و این مقاومت از وجود انواع فیلتر ها در ساختار رک ها نشات گرفته است . برای سنجش میزان مقاومت انواع رک ها ، از استاندارد IP (Ingress Protection) استفاده می شود . این استاندارد بیانگر میزان مقاومت تجهیزات در برابر نفوذ رطوبت ، آب و گرد و غبار است. در رک اوتدور، که در شرایط بد آب و هوایی نصب و نگهداری میشوند ، این استاندارد بسیار حائض اهمیت است . همچنین ، در شبکههای بیسیم ، تجهیزاتی مانند آنتنها و روترها عموما در فضای باز نصب میشوند، که استفاده از رک های بارانی این امکان را فراهم میکنند که این تجهیزات به صورت ایمن و محافظتشده در فضای باز قرار گیرند. همچنین یکی دیگر از از کاربرد های رک IP ، استفاده از آن در مناطق دورافتاده است که دسترسی به برق و زیرساختهای شبکه محدود است، استفاده از رک IP برای نصب تجهیزات ارتباطی بسیار کاربردی است.
معانی کد ip در رک outdoor ؟
کد IP از دو عدد تشکیل شده است:
عدد اول: نمایشگر میزان دوام رک در برابر گردو غبار که عددی است مابین 0 تا 6
عدد دوم: نمایشگر میزان دوام رک بارانی در برابر آب که عددی است مابین 0 تا 8 ، در برابر پاشش آب از هر زاویه .
استانداردهای IP در رکهای اوتدور و رک شبکه ضد گرد و غبار
IP54: این پارامتر نشان گر مقاوم بودن رک در برابر گرد و غبار و پاشیدن آب در هر زاویه است .
IP55: اگر رکی دارای این آی پی باشد ، آن رک مقاوم در برابر نفوذ گرد و غبار و آب با فشار کم در هر زاویه خواهد بود.
IP65: بالاترین درجه آی پی در ساخت رک است که رک آی پی 65 ، کاملاً مقاوم در برابر گرد و غبار بوده و در برابر نفوذ شدید آب در محیط های شرجی بالا مقاومت زیادی دارد .
لازم بذکر است که حفظ یک رک برای انجام وظیفه در شرایط فوق ، نیازمند نگهداری مناسب از رک است و بدین منظور باید بصورت دوره ای ، رک مورد بازبینی قرار گرفته و فیلتر های آن بصورت دوره ای تعویض شوند .

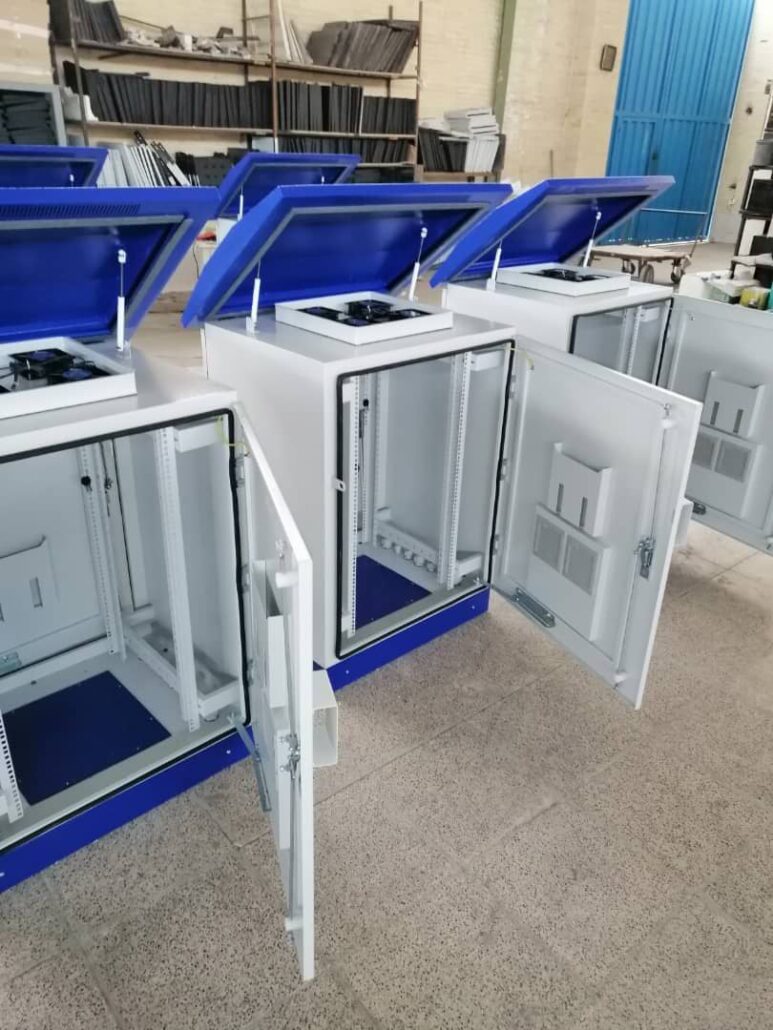

رک بارانی
معرفی انواع فیلترهای های مورد استفاده در رک outdoor و رک شبکه ضد گرد و غبار
تنها تفاوت رک های معمولی ، با رک اوت دور ، استفاده از انواع فیلتر ها در ساختار رک های اوتدور می باشد . این فیلتر ها ، برای جلوگیری از نفوذ گرد و غبار، آب و رطوبت می باشد . در ساختار رک های بیرونی از حداقل منفظ استفاده می شود و برای تمامی این منافذ از فیلتر ها بهر گیری مشود . این فیلترها در منافذ ورودی و خروجی هوا نصب میشوند و علاوه بر جلوگیری از نفوذ عوامل خارجی، تهویه مناسب هوا را تضمین میکنند.
فیلتر از نوع گرد و غبار: برای جلوگیری از ورود هر گونه ذرات معلق در هوا مانند گرد و خاک به داخل رک در محیط های صنعتی .
فیلتر از نوع رطوبت گیر: برای جذب و دفع رطوبت در محیطهای مرطوب ، مناسب محیط های شرجی .
فیلتر ضدآب : این فیلتر ها برای رک های بارانی استفاده میشوند و از مواد ضدآب ساخته شده و مانع نفوذ قطرات باران به داخل رک میشوند.
نحوه استفاده و اتصال رک های اوتدور در دکل های مخابراتی و مهاربند ها :
برای اتصال رک های اوت دور بر روی دکل های مخابراتی از انواع براکت های فلزی و ارتعاش گیر استفاده میکنند . رکهای اوتدور برای نصب بر روی دکلهای مخابراتی باید دارای ساختار مقاوم و طراحی مناسب برای شرایط جوی و ارتعاش باشند. این اتصالها به گونهای طراحی میشوند که از ایمنی تجهیزات در ارتفاع اطمینان حاصل شود. همچنین مهاربندها یکی دیگر از گزینههای رایج برای نصب رکهای اوتدور هستند که معمولاً در محیطهایی با فضای محدود یا نیاز به نصب پایدار استفاده میشوند. در صورت نیاز و برای ایمنی بیشتر، باید از سیستمهای نگهدارنده اضافه مانند سیمهای بکسل برای مهار بیشتر رک استفاده گردد .

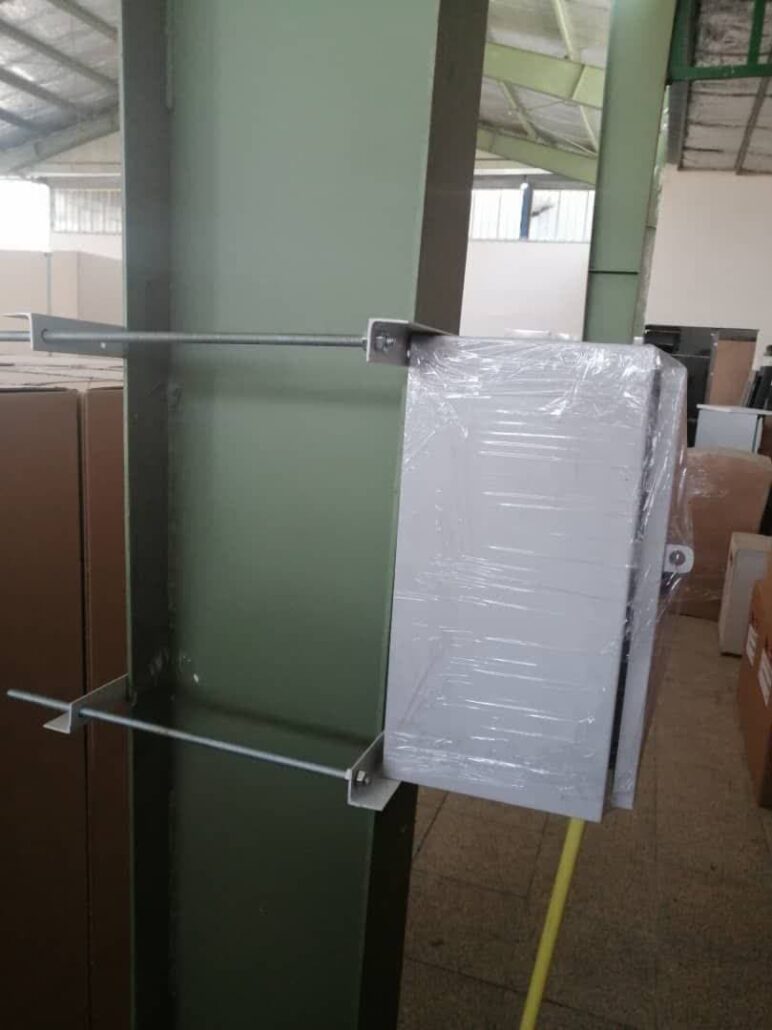

نمونه نصب رک اوتدور بر روی پایه

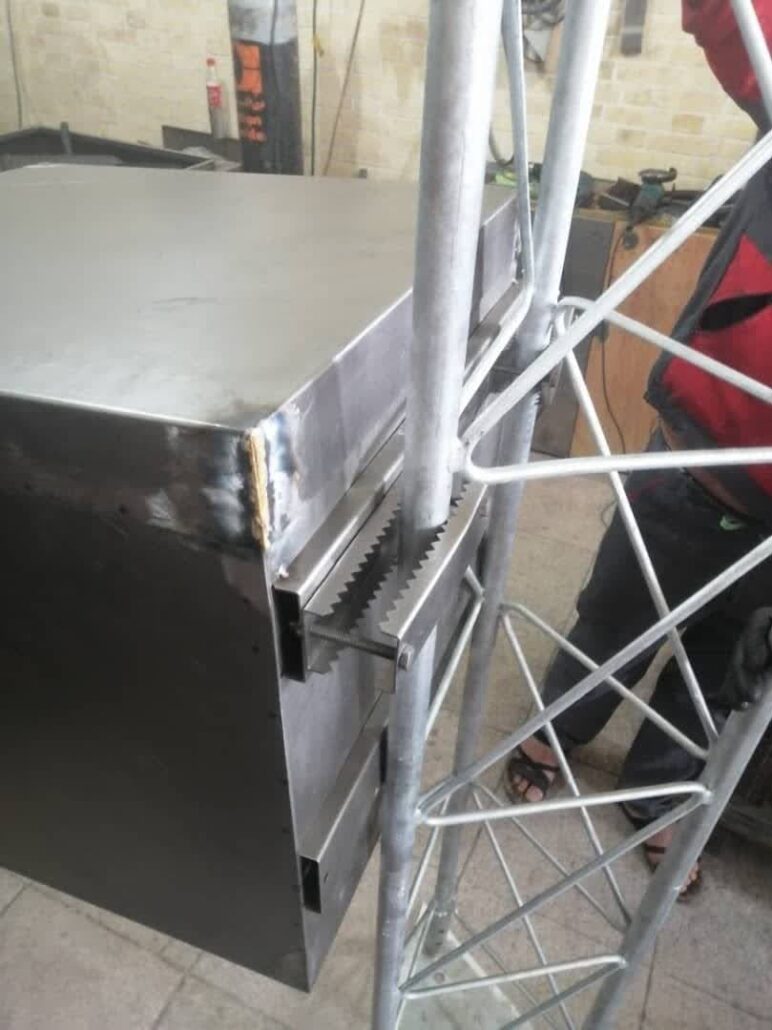

نصب رک اوتدور بر روی دکل

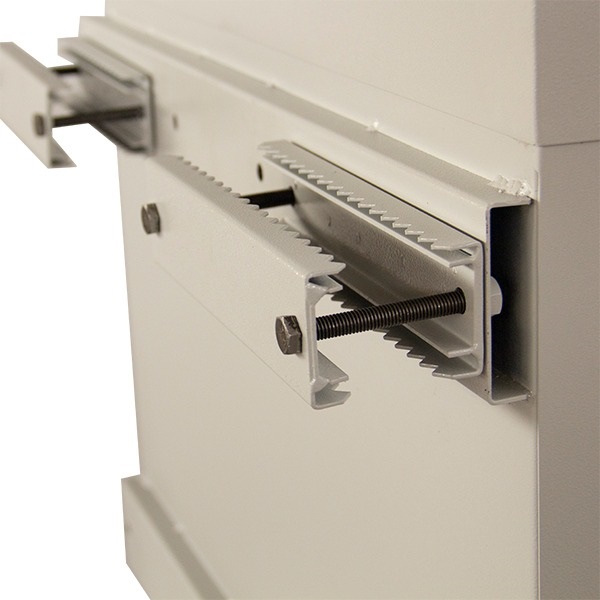

ابزار نصب رک اوتدور
قیمت رک اوت دور :
قیمت رک اوت دور دیواری موجود در آی تی شبکه با بهترین استاندارد های روز دنیا :
رک 7 یونیت outdoor
رک 9 یونیت outdoor
رک اوتدور 9 یونیت ضد گرد و غبار کبیر صنعت.
قیمت رک outdoor :
موجودی رک های ایستاده اوتدور موجود در آی تی شبکه به شرح زیر است ، لطفا برای خرید رک اوت دور ایستاده با ما تماس بگیرید :
رک بیرونی 12 یونیت
رک اوت دور 20 یونیت
رک اوت دور 20 یونیت
ویژه گی های رک بیرونی و رک بارانی و رک شبکه ضد گرد و غبار :
رک بارانی با بدنه مقاوم در برابر خوردگی
این تجهیزات عموما از استیل ضد زنگ و یا فولاد ساخته می شوند تا در ضمن اینکه در برابر دسترسی های غیر مجاز مقاوم باشند ، در مقابل خورندگی نیز مقاومت از خود نشان دهند .
رک فضای باز ضد آب
از اصلی ترین ویژه گی های یک رک اوتدور ، ضد آب بودن است که در مقابل باران و با استفاده از عایق بندی های مناسب ، مقاومت خوبی از خود نشان میدهد .
رک فضای باز مقاوم در برابر گرد و غبار
رک های ip55 در برابر گرو غبار کاملا ایمن هستند کافیست بصورت دوره های 2 تا 3 ساله ، فیلتر های این رک ها را تعویض نمائید .
رک بارانی با فن تهویه داخلی
یکی دیگر از ویژه گی های یک رک اوتدور ایده ال ، نگهداری تجهیزات داخلی ، در شرایط کارکرد مطلوب می باشد . مثلا از خنک کننده در محیط های گرم و یا با استفاده از انواع عایق ها ، از یخ ضدگی تجهیزات داخلی در سرمای بسیار شدید محافظت می کند .
رک فضای باز با قابلیت نصب روی دکل
رک فضای باز با قابلیت نصب روی دکل در فروشگاه ما به راحتی بر روی تجهیزات دکل با کمک ابزار های جانبی ، به راحتی قابل نصب است .
رک اوتدور با قابلیت نصب روی دیوار
رک اوتدور با قابلیت نصب روی دیوار با استفاده از انواع گلند بر روی دیوار نصب و مهار میشوند .
رک بارانی با درجه حفاظت IP65
رک بارانی با درجه حفاظت IP65 بالاترین درجه حفاظت و عایق بندی بر روی رک ها می باشد این رک در برابر گرد و غبار و آب مقاوم است .
رک اوت دور با درب فلزی و قفل اهرمی
رک های اوت دور نیاز به قفل های بسیار محکم دارند و کلیه رک های ما دارای قفل اهرمی میباشند .
رک بارانی با طراحی زیبا برای شرکتها
در صورتیکه بدنیال یک رک بارانی با ظاهری زیبا هستید ، ما می توانیم آنرا برای شما بسازیم فقط وقتی که حداقل سفارش شما 50 دستگاه باشد .
رک اوتدور با پوشش رنگ الکترواستاتیک
تمامی رک های اوتدور دارای پوشش ضد خش و با رنگ الکترواستاتیک ساخته شده اند و شمامی توانید آنها را خرید کنید
رک اوت دور با درجه حفاظت IP55
رک اوت دور با درجه حفاظت IP55 همان رک مقاوم در برابر گرد و خاک و غبار است . در ساختار این رک ، از فیلتر های مخصوصی استفاده شده است تا در مقابل این نوع ناملایمات مقاومت بسیاری خوبی داشته باشد . توجه فرمائید شما باید در سرویس های دوره ای ، نسبت به تعویض این فیلتر ها احتمام بورزید .
برای دریافت قیمت سایر مدل های رک شبکه با ما در تماس باشید .
سوالات پر تکرار در خصوص خرید رک اوت دور و رک شبکه ضد گرد و غبار :
چرا باید از رک اوت دور استفاده کنم؟
این نوع رکها مقاوم در برابر آب، گرد و غبار، رطوبت، دماهای شدید و ضربه هستند و برای نصب در محیطهای صنعتی،جاده ها ، کوه و کمر، خیابانها، پشتبامها، دکلهای مخابراتی و پروژههای شهری ایدهآلاند.
چه تجهیزاتی را میتوان در یک رک اوت دور قرار داد؟
تجهیزات دوربین و امنیتی و سرور و کلیه تجهیزات ارتباطی خود را می توانید داخل این رک ها قرار بدهید
آیا رک شبکه ضد گرد و غبار نیاز به نگهداری خاصی دارد؟
بله، برای افزایش طول عمر رک، توصیه میشود که واشر های آب بندی بصورت دوره ای تعویض شوند . قفل های درب بصورت دوره ای روغن کاری و چک شوند . کابل ها و گلند ها های ورودی کنترل شوند تا آسیب دیده گی در ظاهر فیزیکی آنها مشاهده نشود .
رک شبکه ضد گرد و غبار از چه موادی ساخته میشوند؟
بصورت کلی ، در ساخت رک های اوت دور بسته به ip آن ، از فولاد گالوانیزه که مقاوم در برابر ضربه، باد، باران است و یا از آلومینیوم که سبک، ضدزنگ، دافع حرارت سهت و یا از فولاد ضد زنگ که مقاوم در برابر خورندگی می باشد ساخته می شود .
آیا رک اوت دور ضدآب است؟
بله، استاندارد IP65، IP66 یا IP67 نشاندهنده مقاومت در برابر آب و گرد و غبار است.
آیا رکهای اوت دور مقاوم در برابر زنگزدگی هستند؟
بله، اما باید دارای پوششهای ضدزنگ مانند رنگ الکترواستاتیک یا پوشش گالوانیزه باشند. رکهای آلومینیومی یا فولاد ضدزنگ مقاومت بهتری در برابر زنگزدگی دارند.
آیا رکهای اوت دور میتوانند در دمای بالا یا پایین عملکرد مناسبی داشته باشند؟
بله، بصورت کلی میتوان گفت رکهای اوت دور میتوانند در -۴۰ تا +۸۵ درجه سانتیگراد بدون مشکل کار کنند.
چه نکاتی را باید هنگام نصب رک اوت دور در فضای باز رعایت کرد؟
برای نصب رک اوت دور ، در صورت امکان ترجیحا ، مکانی با تهویه مناسب و دور از تابش مستقیم آفتاب انتخاب کنید و حتما از ارت برای آن استفاده کنید .
آیا رک اوت دور نیاز به پایه یا فونداسیون خاصی دارد؟
بله، بهتر است که از پایه بتنی یا فلزی مستحکم استفاده شود تا در برابر باد و زلزله مقاوم باشند.
آیا رک اوت دور دارای سیستم کنترل دما است؟
خیر ، اما شما می توانید به عنوان یه آپشن سنسور های مورد نیاز را به رک خود اضافه کنید .
نحوه اتصال کابلها در رک اوت دور چگونه است؟
از گلند ضدآب و واشر های تعبیه شده و داکت های لازم برای ورودی و خروجی کابل ها باید استفاده کنید .
چه اقداماتی برای افزایش عمر مفید رک شبکه ضد گرد و غبار باید انجام شود؟
تعویض به موقع فیلتر ها و بازدید دوره ای
چگونه برق مورد نیاز رکهای اوت دور تأمین میشود؟
برق شهری و یا پنل خورشیدی
آیا میتوان از UPS در رکهای اوت دور استفاده کرد؟
بله می توانید از انواع ups های داخلی و خارجی ( منظور داخل و یا خارج از رک ) استفاد کنید .
چه نوع فنها یا سیستمهای خنککنندهای برای رکهای اوت دور مناسب است؟
فن های صنعتی ضد آب و کولرهای پسیو
آیا امکان نصب سنسور دما و رطوبت در رک اوت دور وجود دارد؟
بله به عنوان یک آپشن ثانویه می توانید .
آیا امکان اتصال پنل خورشیدی به رکهای اوت دور برای تأمین انرژی وجود دارد؟
بله امکان استفاده از پنل های خورشیدی برای جاهایی که دور از برق شهری است ، می توان از پنل و باتری های ظرفیت مناسب استفاده کرد .
