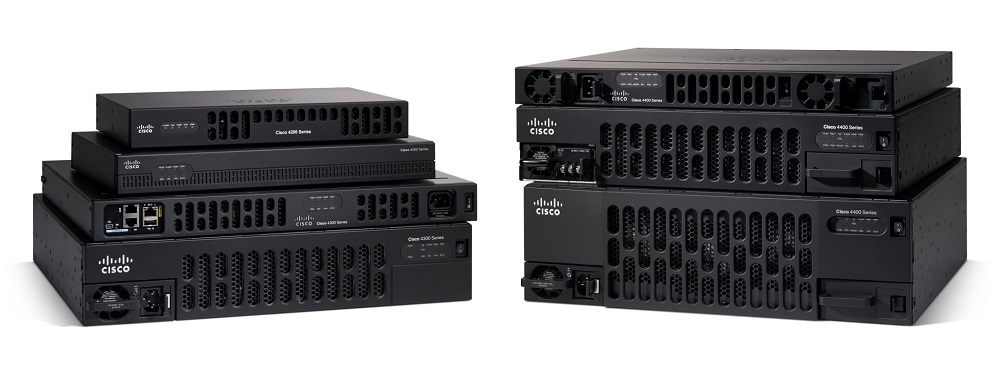

روتر سیسکو ISR4000

نسل ISR 4000 جایگزینی بسیار قوی برای تمامی روتر هایی است که به آنها اشاره نموده ایم . این خانواده جدید دارای 7 عضو می باشد که از ضعیف ترین عضو تا قوی ترین عضو ، دارای ویژه هایی مناسب محل استفاده طراحی شده اند . بطور مثال روتر هایی همانند 4221 و 4321 جایگزین روتر های 1841 و 1941 شده اند .

تمامی روتر های این خانواده به خوبی از پروتکل های لایه 3 حمایت کرده و بر اساس پهنای باند و توان پردازش ، سعی در انجام وظیفه خود به نحو احسنت می باشند .



همچنین لازم بذکر است که اکثر اعضای این خانواده از پردازش صدا و تصویر نیز، به خوبی حمایت می کنند و شما در صورتی که نیاز به گیتوی های آنالوگ و یا دیجیتال داشتید ، به راحتی می توانید از اکثر این روتر ها استفاده کنید . در این روتر ها از نسل جدید PVDM ها یعنی PVDM4  استفاده شده است که به روش های مختلف بر روی روتر نصب می شوند .



از دیگر ویژه گی های این خانواده حمایت کامل از شبکه های سنتی همانند    MPLS  می باشد که با قدرت پردازش بالا ، و حمایت از انواع ماژول های مختلف ، به راحتی از پس این وظیفه بر می آید .تمامی روتر های این خانواده از فریمور های جدید سری IOS-XE  بهره می برند . این فریمور بر روی فلش مموری دستگاه نصب می شود . بصورت پیش فرض حداقل یک فلش مموری 4 گیگا بایتی بر روی دستگاه وجود دارد که این مقدار برای مدل های بالاتر به 8 گیگ هم میرسد .

روتر سیسکو ISR4000

روتر سری 4000 سیسکو :

1. روتر سیسکو ISR 4221/K9 : کوچک ترین عضو خانواده ، جایگزین روتر هایی مانند 1841 و 1941 ، با ارائه پهنای باندی حدودا 35 مگابیت بر ثانیه و عدم پشتیبانی از سرویس VOIP .
2. روتر سیسکو ISR 4321/K9 : جایگزین روترهای 2901 و 1941  با دو اسلات NIM  و بدون اسلات SM  .
3. روتر سیسکو ISR 4331/K9 : جایگزین روترهای 2911 و 2921 و 2811 و دارای 3 اسلات NIM و یک اسلات  SM می باشد .
4. روتر سیسکو ISR 4351/K9 : جایگزین روترهایی همچون 2951 شده و دارای سه اسلات NIM و دو اسلات SM  است .
5. روتر سیسکو ISR 4431/K9 : جایگزین روترهای 3925 و 3945 و دارای 3 اسلات NIM  می باشد .
6. روتر سیسکو ISR 4451/K9 : جایگزین روترهای 3925 و 3945 بصورت 2 یونیت  و  دارای 3 اسلات NIM و 2 اسلات  SM می باشد .
7. روتر سیسکو ISR 4461/K9 : قوی ترین عضو خانواده 4000 می باشد که دارای پهنای باند 1.5 گیگا بیت بر ثانیه و دارای 3 اسلات NM و دو اسلات SM می باشد .

جدول مقایسه روترهای سیسکو :

معرفی امکانات روترهای سری 4000 سیسکو در یک نگاه
Models	4221	4321	4331	4351	4431	4451	4461
ابعاد در رک	1 یونیت رومیزی	1 یونیت رومیزی	1 یونیت	2 یونیت	1 یونیت	2 یونیت	3 یونیت
بازدهی دستگاه	35 Mbps	50 Mbps	100 Mbps	200 Mbps	500 Mbps	1 Gbps	1.5 Gbps
تعداد پورت گیگ اترنت روی برد	2	2	3	3	4	4	4
تعداد پورت 10Gb روی برد	–	–	–	–	–	–	2
تعداد پورت RJ-45	2	2	2	3	4	4	4
تعداد پورت فیبر	1	1	2	3	4	4	4
دارا بودن پورت فیبر	بله	بله	بله	بله	بله	بله	بله
تعداد اسلات NIM	2	2	2	3	3	3	3
تعداد اسلات SM-X	–	–	1 x single wide	2 x single wide or 1 x double wide	–	2 x single wide or 1 x double wide	3 x single wide; 2 x double wide; or 2 x singlewide plus  1 x doublewide
تعداد اسلات ISC برای نصب PVDM4	–	1	1	1	1	1	1
مقدار فلش پیش فرض و حداکثر	8 GB	4 GB/8 GB	4 GB/16 GB	4 GB/16 GB	8 GB/32 GB	8 GB/32 GB	8 GB/32 GB
مقدار رم پیش فرض و حداکثر	4 GB fixed DRAM	4 GB/8 GB	4 GB/16 GB	4 GB/16 GB	4 GB/16 GB	4 GB/16 GB	8 GB/32 GB
نوع پارو ساپلای	External: AC	External: AC, PoE	External: AC, PoE	External: AC, PoE, or DC	Internal AC, AC-PoE, or DC	Internal AC, AC-PoE, or DC	Internal AC, AC-PoE, or DC
پاور ساپلای ثانویه – انتخابی	–	–	–	–	بله	بله	بله
امکان فعال سازی کنفرانس	–	بله	بله	بله	بله	بله	بله
حدکثر تلفن قابل رجیستر بر روی CME	–	50	100	750	1200	1500	1500
حداکثر پورت  E1 قابل نصب	–	8	12	24	24	40	48
روتینگ پروتکل های مورد حمایت	RIP v1/v2, EIGRP, OSPF, BGP, PBR, PfR	RIP v1/v2, EIGRP, OSPF, BGP, PBR, PfR	RIP v1/v2, EIGRP, OSPF, BGP, PBR, PfR	RIP v1/v2, EIGRP, OSPF, BGP, PBR, PfR	RIP v1/v2, EIGRP, OSPF, BGP, PBR, PfR	RIP v1/v2, EIGRP, OSPF, BGP, PBR, PfR	RIP v1/v2, EIGRP, OSPF, BGP, PBR, PfR

نگاهی به انواع لایسنس های روتر سیسکو 4000 :

•  لایسنس IP Base روتر سیسکو :

    برای تمامی روترهای سیسکو ISR 4000 مورد نیاز است و شامل پشتیبانی روتینگ پروتکل های اصلی می باشد .

•  لایسنس Security روتر سیسکو:

    شامل  پشتیبانی از سرویس های امنیتی مانند  VPN، Firewall  می باشد .

•  لایسنس AppX روتر سیسکو:

   شامل  پشتیبانی از سرویس هایی مانند  QOS می باشد .

•  لایسنس UC روتر سیسکو:

   برای پشتیبانی از خدمات تلفنی است.

•  لایسنس AX روتر سیسکو:

   شامل  پشتیبانی از سرویس هایی مانند  SD-WAN می باشد .

•  لایسنس DNA Advantage روتر سیسکو:

   برای راه اندازی سرویس  Cisco DNA Center   می باشد .

•  لایسنس Voice روتر سیسکو :

   قابلیت پشتیبانی از سیستم صدا و ویپ .

• لایسنس روتر Throughput :

لایسنس Throughput بروی روترهای سیسکو سری 4000 ، محدودیت پردازشی سخت افزاری روتر را از حالت پیش‌فرض ۱۰۰ مگابیت بر ثانیه به ۲۰۰ و یا ۳۰۰ مگابیت بر ثانیه ارتقا میدهد. این لایسنس امکان استفاده کامل از ظرفیت سخت‌افزاری روتر را فراهم می‌کند

    توجه : ترکیب لایسنس ها :

  شما می توانید روتر ها این خانواده را با لایسنس های ترکیبی نیز استفاده کنید .

اجزای تشکیل‌دهنده روتر سیسکو  ISR 4000 :

در این بخش ، قطعات قابل نصب بر روی این سری از روتر ها بصورت کلی بیان می گردند که شامل اسلات های مختلف به شرح زیر می باشند :



الف ) SM-X ماژول:

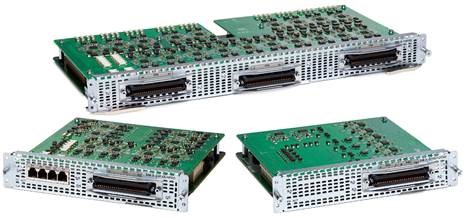

SM-X ماژول ها یا سرویس ماژول ها جایگزین NM ماژول ها در نسل های قبلی شده اند . در شکل زیر ، نمونه های از این ماژول ها را می بینید .

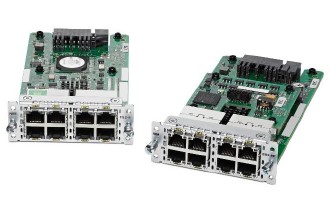

ب ) NIM ماژول ها :

NIM ماژول ها جایگزین ماژول های HVIC  و HWIC شده اند .

ج) ماژول DSP  :

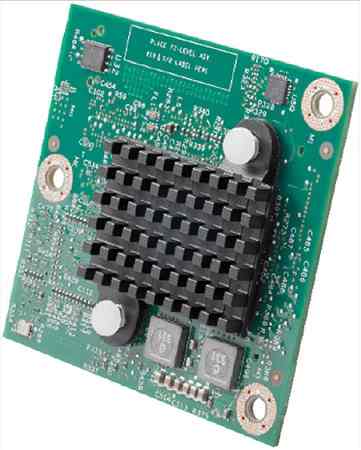

از ماژول های DSP برای کمک به پردازش صدا استفاده می شود . این روترها صرفا از ماژول های PVDM4 حمایت می کنند و شما نمی توانید از نسخه های  PVDM2 و یا PVDM3 بر روی این روتر ها استفاده نمائید .  به سه روش ، می توان بر روی روتر های سری 4000 ، ماژول PVDM4 نصب کرد .

پیکربندی سریع روتر سیسکو :

 روش اول نصب PVDM4 بر روی روتر سیسکو سری 4000 :

استفاده از اسلات ISC ، از این روش در تمامی روتر های این خانواده می توانید استفاده کنید . بر روی هر روتر ، صرفا یک اسلات ISC وجود دارد . بنابرین در صورت نیاز به استفاده از PVDM های ظرفیت بالاتر ، باید از روش های کمکی دوم و سوم نیز استفاده کنید . توجه کنید که تمامی مدل این خانواده از روش دوم و یا سوم حمایت نمیکنند .

روش دوم نصب PVDM4 بر روی روتر سیسکو سری 4000 :

استفاده از کارت ماژول NIM-PVDM-X  :  با استفاده از این روش ، می توانید به راحتی و بدون نیاز به دسترسی به مادر برد ، ماژول PVDM4 را نصب کنید . در شکل زیر نمونه ای از این ماژول را می بینید :

روش سوم نصب PVDM4 بر روی روتر سیسکو سری 4000 :

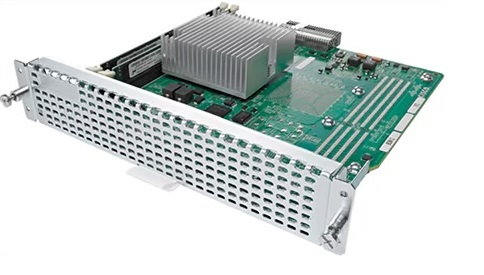

استفاده از کارت ماژول SM-X-PVDM :  با استفاده از این روش ، می توانید به راحتی و بدون نیاز به دسترسی به مادر برد ، ماژول PVDM4 را نصب کنید . تمامی روتر های این خانواده از این روش حمایت نمی کنند ، بنابرین ، قبل از خرید روتر ، از حمایت یا عدم حمایت روتر مورد نظر اطمینان حاصل کنید .  در شکل زیر نمونه ای از این کارت ماژول را می بینید :

مقایسه  PVDM4  با هم بروی روتر سیسکو 4000 :

ویژه گی ها	Motherboard PVDMs (PVDM4s)	PVDM Enhanced Services Modules (SM-X-PVDMs)	NIM PVDM Modules
Echo cancellation	بله	خیر	بله
Tone detection	بله	بله	بله
Noise reduction	بله	بله	بله
Acoustic shock prevention	بله	بله	بله
Gain control	بله	بله	بله

بررسی سخت‌افزار روتر سیسکو ISR 4000  :

این خانوده همانند سری 3800 به رنگ مشکی تولید شده و بصورت 1 تا 3 یونیت می باشند . این سری برای مدل های کوچک تر از آداپتور برق استفاده می کند و برای مدل های اصلی از 1 تا 2 پاور ماژول ماژولار بهره می برد .  در شکل زیر ، نمایی از یک روتر را می بینیم :

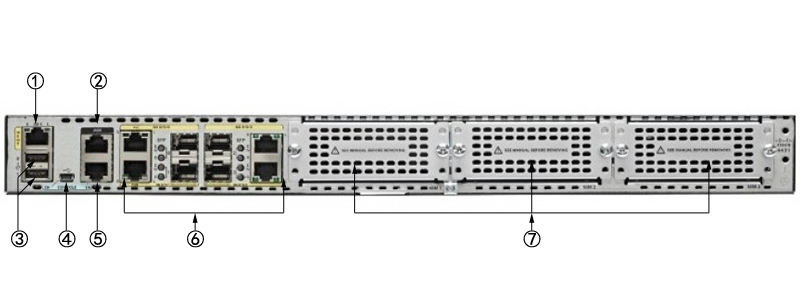

پورت های روتر سیسکو 4000  :

پورت کنسول	5	پورت گیگ اترنت مدیریت	1
پورت گیگ اترنت و گیگ فیبر	6	Auxiliary port	2
اسلات های  NIM	7	پورا یو اس بی برای انتقال اطلاعات	3
		پورت کنسول مینی یو اس بی	4

ویژگی‌های روتر سیسکو سری 4000 :

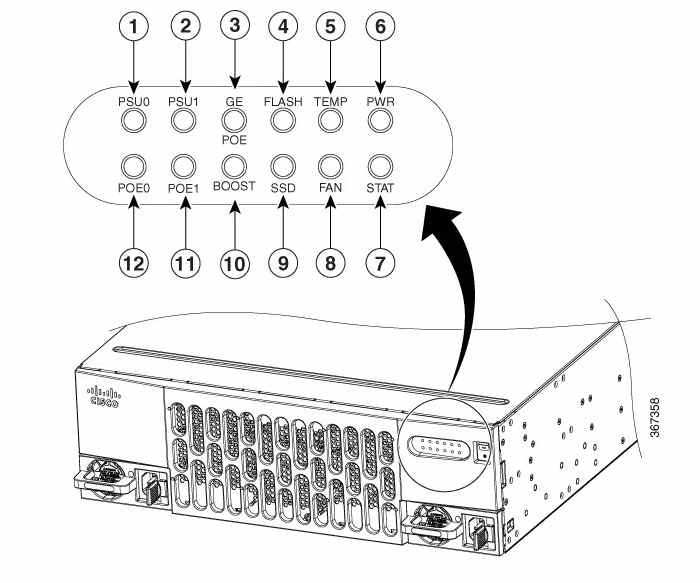

این دستگاه ها دارای یک پنل با تعدادی LED بر روی آن می باشند که وضعیت سلامت و کارکرد دستگاه را به شما نشان میدهد . در شکل زیر ، نمونه ای از این پنل و راهنمای کلی آن را می بینید :

بررسی تخصصی روتر : نمایشگر سیسکو 4000

وضعیت پاور	2	وضعیت پاور	1
وضعیت فلش مموری روی دستگاه	4	وضعیت داتر کارت	3
وضعیت روشن بودن دستگاه	6	وضعیت دمای کارکرد دستگاه	5
وضعیت فن دستگاه	8	وضعیت کارکرد دستگاه	7
شرایط POE  دستگاه	10	M.2 SSD  وضعیت نصب	9
شرایط POE   پورت 0	12	شرایط POE   پورت 1	11

ماژول های SFP قابل نصب بر روی روتر های سیسکو 4000 :

مدل ماژول SFP	4461	4451	4431	4351	4331	4321	4221	جزعیات فنی ماژول
GLC-LH-SM	قابل نصب							GE SFP, LC connector LX/LH transceiver
GLC-LH-SMD	قابل نصب							GE SFP, LC connector LX/LH transceiver; with DOM
GLC-SX-MM	قابل نصب							GE SFP, LC connector SX transceiver
GLC-SX-MMD	قابل نصب							GE SFP, LC connector SX transceiver; with DOM
GLC-TE	قابل نصب							10/100/1000BASE-T
GLC-T	قابل نصب							10/100/1000BASE-T
SFP-10G-LR	قابل نصب		عدم پشتیبانی	قابل نصب		عدم پشتیبانی	عدم پشتیبانی	10GBASE-LR SFP Module
SFP-10G-SR	قابل نصب		عدم پشتیبانی	قابل نصب		عدم پشتیبانی	عدم پشتیبانی	10GBASE-SR SFP Module

بررسی تخصصی روتر سیسکو 4000 :  کارت های توسعه NIM  با کاربری voice قابل نصب روی روتر سیسکو 4000 :

در جدول زیر برخی از کاربردی ترین ماژول های NIM  با کاربری دیتا و ویس با توضیحات کلی ارائه شده است :

برخی از کارت های توسعه NIM با کاربری voice روی روتر 4000 سیسکو
2 پورت BRI	NIM-2BRI-NT/TE
2 پورت FXS  + 4 پورت FXO	NIM-2FXS/4FXOP
2 پورت FXS	NIM-2FXS
2 پورت FXS    با قابلیت DID	NIM-2FXSP
4 پورت BRI	NIM-4BRI-NT/TE
4 پورت FXS	NIM-4FXS
4 پورت FXS    با قابلیت DID	NIM-4FXSP
2 پورت FXO	NIM-2FXO
تک پورت E1	NIM-1MFT-T1/E1
4 پورت FXO	NIM-4FXO
دو پورت E1	NIM-2MFT-T1/E1
چهار پورت E1	NIM-4MFT-T1/E1
هشت پورت E1	NIM-8MFT-T1/E1

پشتیبانی از ماژول در روتر سیسکو :  ماژول های پردازش صدا قابل نصب روی روتر سیسکو ISR4000 :

آشنایی با ماژول های پردازش صدا روی روتر 4000 سیسکو
ماژول PVDM 32 کاناله قابل نصب بر روی برد	PVDM4-32
ماژول PVDM 64  کاناله قابل نصب بر روی برد	PVDM4-64
ماژول PVDM 128 کاناله قابل نصب بر روی برد	PVDM4-128
ماژول PVDM 32 کاناله قابل نصب بر روی برد	PVDM4-256
768 کاناله قابل نصب بصورت کارت SM-X	SM-X-PVDM-500
1024 کاناله قابل نصب بصورت کارت SM-X	SM-X-PVDM-1000
2048 کاناله قابل نصب بصورت کارت SM-X	SM-X-PVDM-2000
3080 کاناله قابل نصب بصورت کارت SM-X	SM-X-PVDM-3000
